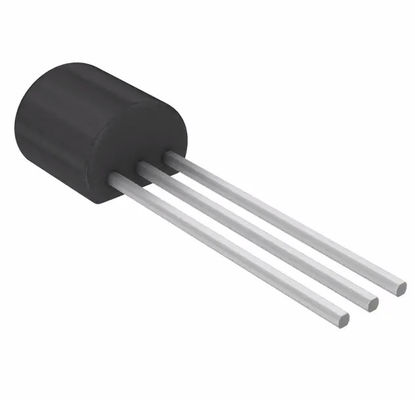

TL431ACLPR شنت ولتاژ مرجع آی سی قابل تنظیم 2.495V 36 VV 100 MA TO-92-3
| محل منبع | آمریکا |
|---|---|
| نام تجاری | TI |
| گواهی | RoHS |
| شماره مدل | TL431ACLPR |
| مقدار حداقل تعداد سفارش | 2000 عدد |
| قیمت | USD |
| جزئیات بسته بندی | 2000 PCS/نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 60 هزار PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| کاتالوگ | مرجع ولتاژ | Mfr | تگزاس اینسترومنتز |
|---|---|---|---|
| نوع مرجع | شانت | نوع خروجی | قابل تنظیم |
| ولتاژ - خروجی (حداقل/ثابت) | 2.495 ولت | ولتاژ - خروجی (حداکثر) | 3.6 ولت |
| جریان - خروجی | 100 میلی آمپر | تحمل | ± 1% |
| جریان - کاتد | 600 µA | دمای عملیاتی | 0°C ~ 70°C (TA) |

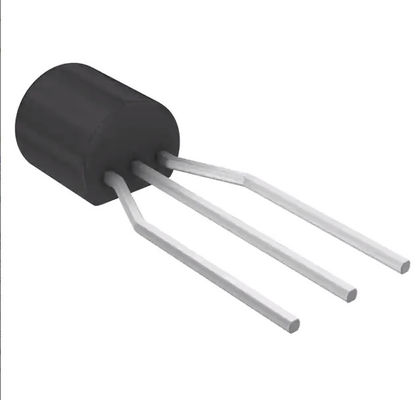

| نوع نصب | از طریق سوراخ | بسته / مورد | TO-226-3، TO-92-3 (TO-226AA) سرنخ های تشکیل شده |
| برجسته | TL431ACLPR,ولتاژ شنت مرجع ic 2.495 ولت,ولتاژ شنت مرجع ic 100MA |
||
توضیحات محصول
TL431ACLPR آی سی مرجع ولتاژ شنت قابل تنظیم 2.495 ولت 36 ولت ± 1٪ 100 میلی آمپر TO-92-3
برگه داده: TL431ACLPR
| دسته بندی | مرجع ولتاژ |
| Mfr | تگزاس اینسترومنتز |
| وضعیت محصول | فعال |
| نوع مرجع | شانت |
| نوع خروجی | قابل تنظیم |
| ولتاژ - خروجی (حداقل/ثابت) | 2.495 ولت |
| ولتاژ - خروجی (حداکثر) | 36 V |
| جریان - خروجی | 100 میلی آمپر |
| تحمل | ±1% |
| جریان - کاتد | 600μA |
| دمای عملیاتی | 0درجهC ~ 70درجهC (TA) |
| نوع نصب | از طریق سوراخ |
| بسته / مورد | TO-226-3، TO-92-3 (TO-226AA) سرنخ های تشکیل شده |
| بسته دستگاه تامین کننده | TO-92-3 |
| شماره محصول پایه | TL431 |
منابع اضافی:
| صفت | شرح |
| نامهای دیگر | 296-1287-6 |
| -TL431ACLPRE3-NDR | |
| 296-1287-2 | |
| 296-1287-1 | |
| TEXTISTL431ACLPR | |
| -296-1287-1-NDR | |
| 2156-TL431ACLPR | |
| 296-1287-1-NDR | |
| -296-1287-1-ND | |
| 296-1287-6-NDR | |
| -TL431ACLPRE3 | |
| 296-1287-6غیرفعال | |
| 296-1287-6-ND | |
| -TL431ACLPR-NDR | |
| 296-1287-2-NDR | |
| بسته استاندارد | 2000 |
شرح
TL431LI / TL432LI جایگزین های پین به پین برای TL431 / TL432 هستند.TL43xLI پایداری بهتر، رانش دمای کمتر (VI(dev)) و جریان مرجع کمتر (Iref) را برای بهبود دقت سیستم ارائه می دهد.
دستگاه‌های TL431 و TL432 تنظیم‌کننده‌های شنت قابل تنظیم سه ترمینالی هستند، با پایداری حرارتی مشخص در محدوده دمایی خودرو، تجاری و نظامی.ولتاژ خروجی را می توان با دو مقاومت خارجی روی هر مقداری بین Vref (تقریباً 2.5 ولت) و 36 ولت تنظیم کرد.این دستگاه ها دارای امپدانس خروجی معمولی 0.2 Ω هستند.مدار خروجی فعال مشخصه روشن شدن بسیار دقیقی را ارائه می‌کند و این دستگاه‌ها را جایگزینی عالی برای دیودهای زنر در بسیاری از کاربردها می‌کند، مانند تنظیم روی برد، منابع تغذیه قابل تنظیم، و منابع تغذیه سوئیچینگ.دستگاه TL432 دقیقاً همان عملکرد و مشخصات الکتریکی دستگاه TL431 را دارد، اما دارای پین اوت های مختلف برای بسته های DBV، DBZ و PK است.
هر دو دستگاه TL431 و TL432 در سه درجه، با تلرانس اولیه (در دمای 25 درجه سانتیگراد) به ترتیب 0.5٪، 1٪ و 2٪ برای درجه B، A و استاندارد ارائه می شوند.علاوه بر این، رانش کم خروجی در برابر دما، پایداری خوب را در کل محدوده دما تضمین می کند.
دستگاه‌های TL43xxC برای عملکرد از 0 تا 70 درجه سانتیگراد، دستگاه‌های TL43xxI برای عملکرد از -40 درجه سانتیگراد تا 85 درجه سانتیگراد مشخص می‌شوند و دستگاه‌های TL43xxQ برای عملکرد از -40 درجه سانتیگراد تا 125 درجه سانتیگراد مشخص می‌شوند. .اطلاعات دستگاه
امکانات
• تحمل ولتاژ مرجع در 25 درجه سانتیگراد – 0.5% (گرید B) – 1% (درجه A) – 2% (گرید استاندارد)
• ولتاژ خروجی قابل تنظیم: Vref تا 36 ولت
• عملکرد از -40 درجه سانتیگراد تا 125 درجه سانتیگراد
• تغییر دمای معمولی (TL43xB) – 6 میلی ولت (دمای سانتی گراد) – 14 میلی ولت (دمای اول، دمای Q)
• نویز خروجی کم • امپدانس خروجی معمولی 0.2-Ω
• قابلیت جریان سینک: 1 میلی آمپر تا 100 میلی آمپر
برنامه های کاربردی
• مرجع ولتاژ و جریان قابل تنظیم
• تنظیم جانبی ثانویه در فلای بک SMPS
• تعویض زنر
• نظارت بر ولتاژ
• مقایسه کننده با مرجع یکپارچه
تصویر داده ها:https://www.ti.com/lit/ds/symlink/tl431.pdf?HQS=dis-dk-null-digikeymode-dsf-pf-null-wwe&ts=1684156065878
