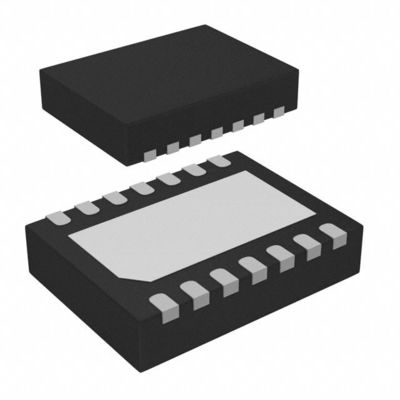

MP8869SGL-Z سوئیچ حالت تنظیم کننده Ic 0.6V 1 خروجی 12A 14-VFDFN تراشه آی سی قدرت پد نوردهی شده
| محل منبع | آمریکا |
|---|---|
| نام تجاری | MPS |
| گواهی | RoHS |
| شماره مدل | MP8869SGL-Z |
| مقدار حداقل تعداد سفارش | 5000 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 5000 PCS / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 3K PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| سازنده | سیستم های قدرت یکپارچه (MPS) | دسته بندی | رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC |
|---|---|---|---|
| شماره محصول | MP8869SGL-Z | نوع خروجی | قابل تنظیم |
| تعداد خروجی ها | 1 | ولتاژ ورودی - حداکثر | 18 ولت |
| ولتاژ ورودی - حداقل | 2.85 ولت | ولتاژ خروجی - حداکثر | 5.5 ولت |
| ولتاژ خروجی - حداقل | 0.6 ولت | دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد |
| جریان - خروجی (حداکثر) | 12A | نوع توصیف انتخاب دسته مدارهای مجتمع (ICs) مدیریت توان (PMIC) ولتاژ رگولاتور | 500 کیلوهرتز |
| بسته / مورد | 14-VFDFN اکسپد پد | بسته دستگاه تامین کننده | 14-QFN (3x4) |
| برجسته | MP8869SGL-Z,آی سی تنظیم کننده حالت سوئیچ,تراشه آی سی پاور |
||
توضیحات محصول
MP8869SGL-Z باک سوئیچینگ رگولاتور آی سی مثبت قابل برنامه ریزی 0.6V 1 خروجی 12A 14-VFDFN پد در معرض
دیتاشیت:MP8869SGL-Z
تایپ کنید | شرح |
دسته بندی | رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC |
Mfr | شرکت سیستم های قدرت یکپارچه |
وضعیت محصول | فعال |
تابع | پایین آمدن |
پیکربندی خروجی | مثبت |
توپولوژی | باک |
نوع خروجی | قابل تنظیم |
ولتاژ - ورودی (حداقل) | 2.85 ولت |
ولتاژ - ورودی (حداکثر) | 18 ولت |
ولتاژ - خروجی (حداقل/ثابت) | 0.6 ولت |
ولتاژ - خروجی (حداکثر) | 5.5 ولت |
جریان - خروجی | 12A |
یکسو کننده سنکرون | آره |
دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ) |
نوع نصب | نصب سطحی |
بسته / مورد | 21-PowerVFQFN |
بسته دستگاه تامین کننده | 21-QFN (3x4) |
شماره محصول پایه | MP8869 |
منابع اضافی:
| صفت | شرح |
| بسته استاندارد | 5000 |
شرح
MP8869S یک مبدل حالت سوئیچ با فرکانس بالا، همزمان، تصحیح شده، کاهنده، با رابط کنترل I2C است.MP8869S یک راه حل کاملاً یکپارچه ارائه می دهد که 12 آمپر جریان پیوسته و 15 آمپر جریان خروجی اوج را با تنظیم بار و خط عالی در یک محدوده منبع ورودی گسترده به دست می آورد.
سطح ولتاژ خروجی را می توان از طریق یک رابط سریال I2C کنترل کرد.محدوده ولتاژ مرجع را می توان از 0.6 ولت تا 1.108 ولت در مراحل 4 میلی ولت تنظیم کرد.نرخ کاهش ولتاژ، فرکانس، محدودیت جریان، حفاظت از سکسکه/ضفت، فعال کردن، و حالت صرفه جویی در انرژی نیز از طریق رابط I2C قابل انتخاب هستند.
عملیات کنترل ثابت در زمان (COT) پاسخ سریع گذرا را ارائه می دهد.یک پین برق تخلیه باز (PG) نشان می دهد که ولتاژ خروجی در محدوده اسمی قرار دارد.از ویژگی های حفاظتی کامل می توان به حفاظت در برابر ولتاژ (OVP)، حفاظت بیش از حد جریان (OCP) و خاموش شدن حرارتی اشاره کرد.
MP8869S در بسته بندی QFN-14 (3mmx4mm) موجود است.
امکانات
Vout قابل تنظیم تا 5.5 ولت با استفاده از پین FB
محدوده ورودی عملیاتی 2.85 ولت تا 18 ولت
جریان خروجی 12A پیوسته/15A پیک جریان
1٪ دقت مرجع داخلی
محدوده مرجع قابل برنامه ریزی I2C از 0.6 ولت تا 1.108 ولت در مراحل 4 میلی ولت با کنترل سرعت حرکت
دقت 5% ولتاژ خروجی و نظارت بر جریان خروجی از طریق I2C
حالت PFM/PWM قابل انتخاب، فرکانس قابل تنظیم و محدودیت جریان از طریق I2C
چهار آدرس مختلف I2C قابل انتخاب
استارت نرم خارجی (SS)
نشانگر قدرت تخلیه باز (PG).
حفاظت از بیش از حد ولتاژ خروجی (OVP)
محافظت در برابر جریان بیش از حد سکسکه/چفت کردن (OCP)
در بسته بندی QFN-14 (3mmx4mm) موجود است
تصویر داده ها:
