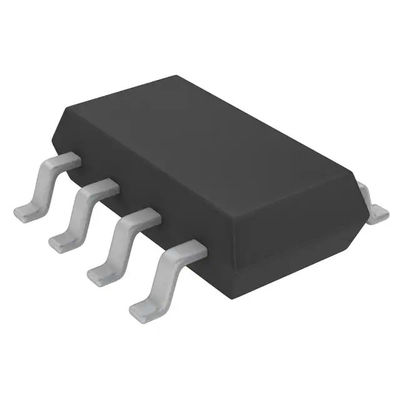

MPQ2143DJ-AEC1-LF-Z باک سوئیچینگ رگولاتور آی سی مثبت قابل تنظیم 0.6V خروجی 3A SOT-23-8

محل منبع شرکت سیستم های قدرت یکپارچه
نام تجاری MPS
گواهی RoHS
شماره مدل MPQ2143DJ-AEC1-LF-Z
مقدار حداقل تعداد سفارش 3000 عدد
قیمت Negotiable
جزئیات بسته بندی 3000 PCS / نوار
زمان تحویل 2-3 روز
شرایط پرداخت L/C، D/A، D/P، T/T
قابلیت ارائه 20 هزار PCS

Contact me for free samples and coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
جزئیات محصول
شماره محصول MPQ2143DJ-AEC1-LF-Z سازنده شرکت سیستم های قدرت یکپارچه
دسته بندی رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC نوع خروجی مثبت
تعداد خروجی ها 1 ولتاژ ورودی - حداکثر 5.5 ولت
ولتاژ ورودی - حداقل 2.5 ولت ولتاژ خروجی - حداکثر 5 ولت
ولتاژ خروجی - حداقل 0.6 ولت جریان خروجی 3A
توپولوژی باک فرکانس سوئیچینگ 1.2 مگاهرتز
دمای عملیاتی -40 درجه سانتی گراد ~ 125 درجه سانتی گراد نوع نصب نصب سطحی
بسته / مورد SOT-23-8 نازک، TSOT-23-8 بسته دستگاه تامین کننده TSOT-23-8
برجسته

MPQ2143DJ-AEC1-LF-Z

,

آی سی رگولاتور سوئیچینگ باک مثبت

پیام بگذارید
توضیحات محصول

MPQ2143DJ-AEC1-LF-Z رگولاتور باک سوئیچینگ آی سی مثبت قابل تنظیم 0.6 ولت خروجی 1 3A SOT-23-8

جزئیات سریع:

سازنده
شرکت سیستم های قدرت یکپارچه
شماره محصول سازنده
MPQ2143DJ-AEC1-LF-Z
شرح
IC REG BUCK ADJ 3A TSOT23-8
توصیف همراه با جزئیات
رگولاتور باک سوئیچینگ آی سی مثبت قابل تنظیم 0.6 ولت خروجی 1 3A SOT-23-8 نازک، TSOT-23-8



ویژگی های محصول:

تایپ کنید
شرح
دسته بندی
رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC
Mfr
شرکت سیستم های قدرت یکپارچه
سلسله
خودرو، AEC-Q100
وضعیت محصول
فعال
تابع
پایین آمدن
پیکربندی خروجی
مثبت
توپولوژی
باک
نوع خروجی
قابل تنظیم
تعداد خروجی ها
1
ولتاژ - ورودی (حداقل)
2.5 ولت
ولتاژ - ورودی (حداکثر)
5.5 ولت
ولتاژ - خروجی (حداقل/ثابت)
0.6 ولت
ولتاژ - خروجی (حداکثر)
5 ولت
جریان - خروجی
3A
فرکانس - سوئیچینگ
1.2 مگاهرتز
یکسو کننده سنکرون
آره
دمای عملیاتی
-40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ)
نوع نصب
نصب سطحی
بسته / مورد
SOT-23-8 نازک، TSOT-23-8
بسته دستگاه تامین کننده
TSOT-23-8
شماره محصول پایه
MPQ2143



منابع اضافی:

صفت شرح
نامهای دیگر
1589-1782-2
1-1782-1589
1589-1782-6
MPQ2143DJ-AEC1-LF-Z-ND
بسته استاندارد 3000



شرح:

MPQ2143 یک مبدل یکپارچه، گام به گام، سوئیچ با ماسفت های قدرت داخلی است.می تواند تا 3 آمپر جریان خروجی پیوسته را از ولتاژ ورودی 2.5 تا 5.5 ولت با بار و تنظیم خط عالی به دست آورد.ولتاژ خروجی را می توان تا 0.6 ولت تنظیم کرد.



کنترل ثابت در زمان پاسخ سریع گذرا را فراهم می کند و تثبیت حلقه را آسان می کند.حفاظت از شرایط خطا شامل محدودیت جریان چرخه به چرخه و خاموش شدن حرارتی است.



MPQ2143 در بسته کوچک TSOT23-8 موجود است و تنها به تعداد حداقلی از اجزای خارجی استاندارد در دسترس نیاز دارد.



MPQ2143 برای طیف گسترده ای از برنامه ها از جمله DSP های با کارایی بالا، FPGA، گوشی های هوشمند، ابزارهای قابل حمل و درایورهای DVD ایده آل است.



امکانات

• دمای صنعتی/خودرویی تضمینی

• محدوده ورودی عملیاتی گسترده 2.5 ولت تا 5.5 ولت

• ولتاژ خروجی به اندازه 0.6 ولت

• چرخه 100٪ وظیفه در ترک تحصیل

• جریان خروجی تا 3A

• IQ پایین: 40µA

• سوئیچ های ماسفت برق داخلی 80mΩ و 40mΩ

• فرکانس سوئیچینگ 1.2 مگاهرتز پیش فرض

• EN و Power-Good for Power Sequencing

• حفاظت از جریان بیش از حد چرخه به چرخه

• تخلیه خودکار در حالت خاموش

• حفاظت از اتصال کوتاه با حالت سکسکه

• پایدار با خازن های سرامیکی خروجی کم ESR

• در بسته بندی TSOT23-8 موجود است

• موجود در AEC-Q100 Grade 1



برنامه های کاربردی

• برق سیستم ورودی/خروجی ولتاژ پایین

• سیستم های دستی/باطری

• کارت های بی سیم/شبکه



داده تصویر:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MPQ2143/document_id/996
