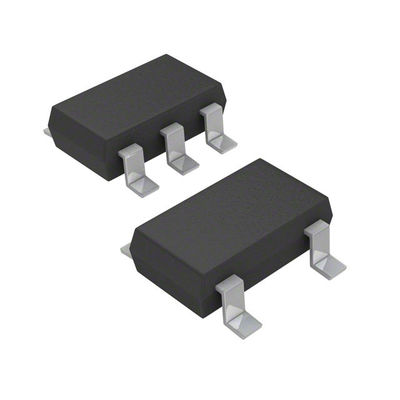

MP1541DJ-LF-Z دیتاشیت Buck Boost Regulator Ic 3V 1 خروجی 300mA SOT-23-5 Thin TSOT-23-5

دیتاشیت:MP1541DJ-LF-Z

منابع اضافی:

شرح

MP1541 یک مبدل افزایش دهنده حالت فعلی است که برای برنامه های کوچک و کم مصرف در نظر گرفته شده است.MP1541 با فرکانس 1.3 مگاهرتز سوئیچ می‌کند و امکان استفاده از خازن‌ها و القاگرهای کوچک و کم‌هزینه با ارتفاع 2 میلی‌متر یا کمتر را می‌دهد.استارت نرم داخلی منجر به جریان هجومی کوچک می شود و عمر باتری را افزایش می دهد.MP1541 با ولتاژ ورودی کمتر از 2.5 ولت کار می کند و می تواند 12 ولت تا 300 میلی آمپر را از منبع تغذیه 5 ولت تولید کند.

MP1541 شامل قفل تحت ولتاژ، محدود کردن جریان و حفاظت اضافه بار حرارتی برای جلوگیری از آسیب در صورت اضافه بار خروجی است.MP1541 در یک بسته کوچک 5 پین TSOT23 یا بسته QFN-8 (2mmX2mm) موجود است.

امکانات

 ماسفت قدرت روی برد

 از خازن ها و سلف های کوچک استفاده می کند

 فرکانس سوئیچینگ ثابت 1.3 مگاهرتز

 جبران داخلی

 استارت نرم داخلی

 با ولتاژ ورودی کمتر از 2.5 ولت و ولتاژ خروجی تا 22 ولت کار می کند

 12 ولت در 300 میلی آمپر از ورودی 5 ولت

 UVLO، خاموش شدن حرارتی

 حد جریان داخلی

 موجود در بسته بندی TSOT23-5 یا بسته بندی QFN-8 (2mmX2mm)

برنامه های کاربردی

 فلاش دوربین گوشی

 کامپیوترهای دستی و PDA

 دوربین های عکاسی دیجیتال و فیلمبرداری

 مودم های خارجی

 نمایشگرهای LCD کوچک

 درایور LED سفید

داده تصویر:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP1541/document_id/4071
