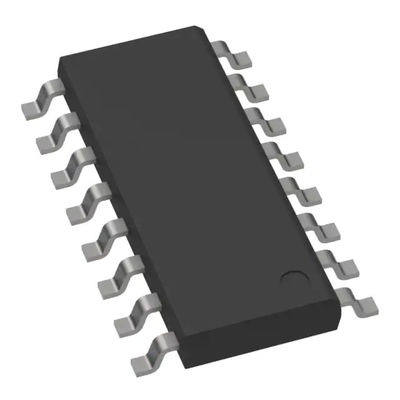

HR1000AGS-Z مبدلهای AC DC مدار مجتمع توپولوژی نیم پل آفلاین تا 600 کیلوهرتز 16-SOIC
| محل منبع | شرکت سیستم های قدرت یکپارچه |
|---|---|
| نام تجاری | MPS |
| گواهی | RoHS |
| شماره مدل | HR1000AGS-Z |
| مقدار حداقل تعداد سفارش | 2500 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 2500 PCS / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 15 هزار PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| دسته بندی | مبدل های AC DC، سوئیچ های آفلاین | تایپ کنید | شرح |
|---|---|---|---|
| Mfr | شرکت سیستم های قدرت یکپارچه | وضعیت محصول | فعال |
| جداسازی خروجی | جدا شده | ولتاژ - منبع تغذیه (Vcc/Vdd) | 13 ولت ~ 15.5 ولت |
| فرکانس - سوئیچینگ | تا 600 کیلوهرتز | دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ) |
| بسته / مورد | 16-SOIC (0.154 اینچ عرض 3.90 میلی متر) | ||
| برجسته | مدار مجتمع مبدل های HR1000AGS-Z,AC DC,HR1000AGS-Z 600 کیلوهرتز |
||
توضیحات محصول
HR1000AGS-Z توپولوژی نیم پل آفلاین مبدل تا 600 کیلوهرتز 16-SOIC
جزئیات سریع:
|
سازنده
|
شرکت سیستم های قدرت یکپارچه
|
|
شماره محصول سازنده
|
HR1000AGS-Z
|
|
شرح
|
آی سی آفلاین سوئیچ HALF-BRDG 16SOIC
|
|
توصیف همراه با جزئیات
|
توپولوژی نیم پل آفلاین مبدل تا 600 کیلوهرتز 16-SOIC
|
ویژگی های محصول:
|
تایپ کنید
|
شرح
|
|
دسته بندی
|
مبدل های AC DC، سوئیچ های آفلاین
|
|
Mfr
|
شرکت سیستم های قدرت یکپارچه
|
|
وضعیت محصول
|
فعال
|
|
جداسازی خروجی
|
جدا شده
|
|
سوئیچ(های) داخلی
|
خیر
|
|
توپولوژی
|
نیم پل
|
|
ولتاژ - منبع تغذیه (Vcc/Vdd)
|
13 ولت ~ 15.5 ولت
|
|
چرخه کار
|
0.5
|
|
فرکانس - سوئیچینگ
|
تا 600 کیلوهرتز
|
|
حفاظت از خطا
|
بیش از حد دما، بیش از ولتاژ
|
|
ویژگی های کنترل
|
شروع نرم
|
|
دمای عملیاتی
|
-40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ)
|
|
بسته / مورد
|
16-SOIC (0.154 اینچ عرض 3.90 میلی متر)
|
|
بسته دستگاه تامین کننده
|
16-SOIC
|
|
نوع نصب
|
نصب سطحی
|
|
شماره محصول پایه
|
HR1000
|
منابع اضافی:
| صفت | شرح |
| نامهای دیگر |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1-1512-1589
|
|
|
1589-1512-2
|
|
| بسته استاندارد | 2500 |
شرح
HR1000A یک کنترلر است که به طور خاص برای توپولوژی نیم پل تشدید طراحی شده است.این دو کانال سیگنال درایو را فراهم می کند که سیگنال های مکمل را در یک چرخه کاری 50٪ خروجی می دهد.یک خاموشی ثابت داخلی 350 ثانیه بین دو سیگنال گیت مکمل، سوئیچ ولتاژ صفر را در طول گذرا تضمین می کند و عملکرد فرکانس بالا را امکان پذیر می کند.
دیود بوت استرپ یکپارچه مدار محرک خارجی را برای سوئیچ سمت بالا ساده می کند.می تواند تا 600 ولت را با مصونیت در برابر نویز dV/dt بالا تحمل کند.
تعدیل فرکانس سوئیچینگ ولتاژ خروجی توپولوژی را تنظیم می کند.یک نوسان ساز قابل برنامه ریزی می تواند حداکثر و حداقل فرکانس سوئیچینگ را تنظیم کند.
آی سی در حداکثر فرکانس سوئیچینگ برنامه ریزی شده راه اندازی می شود و به تدریج کند می شود تا زمانی که حلقه کنترل برای جلوگیری از جریان هجومی بیش از حد کنترل شود.
IC را می توان مجبور کرد تا در بار سبک وارد یک عملیات انفجاری کنترل شده شود تا مصرف برق را به حداقل برساند و تنظیم خروجی را سخت تر کند.
ویژگی‌های حفاظتی - از جمله خاموش شدن با قفل، بازیابی خودکار، محافظت در برابر قهوه‌ای شدن، و حفاظت در برابر دمای بیش از حد - ایمنی طراحی مبدل را بدون ایجاد پیچیدگی مدار اضافی بهبود می‌بخشد.
آی سی قابلیت منبع/سینک 1.5A/2A را برای درایورهای گیت سمت بالا و پایین ارائه می کند.
HR1000A در بسته بندی SO-16 موجود است.
امکانات
• چرخه وظیفه 50٪، کنترل فرکانس متغیر برای مبدل نیمه پل تشدید کننده
• درایور گیت 600 ولتی با دیود بوت استرپ یکپارچه و ایمنی dV/dt بالا
• قابلیت منبع/سینک 1.5A/2A برای هر دو درایور گیت بالا و پایین
• نوسان ساز با دقت بالا
• تا 600 کیلوهرتز کار می کند
• حفاظت دو سطحی بیش از حد جریان: تغییر فرکانس و خاموش شدن با قفل با مدت زمان قابل برنامه ریزی
• کنترل روشن/خاموش از راه دور و محافظ قهوه ای از طریق پین BO
• ورودی چفت شده-غیرفعال برای اجرای آسان حفاظت
• رابط با کنترلر PFC
• قابلیت برنامه ریزی Burst-Mode عملیات در بار سبک
• استارت نرم غیر خطی برای افزایش ولتاژ خروجی یکنواخت
• پکیج SO-16
برنامه های کاربردی
• تلویزیون های LCD و PDP
• کامپیوترهای رومیزی و سرورها
• مخابرات SMPS
• آداپتور AC-DC، SMPS قاب باز
• کنسول های بازی ویدیویی
• بالاست روشنایی الکترونیکی
