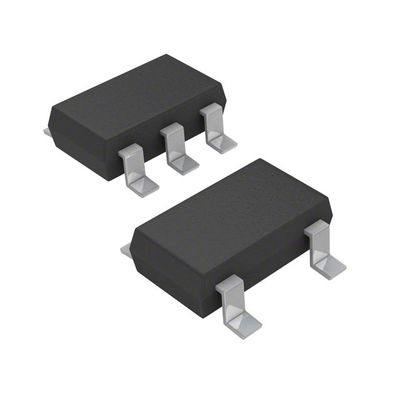

MP150GJ-Z Buck Boost Converter Ic Offline Flyback Topology تراشه آی سی پاور TSOT-23-5

مبدل MP150GJ-Z تقویت آفلاین، Buck، Buck-Boost، توپولوژی Flyback TSOT-23-5

ویژگی های محصول:

منابع اضافی:

شرح

MP150 یک رگولاتور سمت اولیه است که تنظیم دقیق ولتاژ ثابت (CV) را بدون اپتوکوپلر ارائه می‌کند و از توپولوژی‌های Buck، Buck-boost، Boost و Flyback پشتیبانی می‌کند.دارای ماسفت 500 ولتی است که ساختار را ساده کرده و هزینه ها را کاهش می دهد.این ویژگی ها به آن کمک می کند تا آن را به یک نامزد رقابتی برای برنامه های آفلاین کم مصرف، مانند لوازم خانگی و برق آماده به کار تبدیل کند.

MP150 یک تنظیم کننده عملیات حالت سبز است.هم جریان اوج و هم فرکانس سوئیچینگ با کاهش بار کاهش می‌یابد تا عملکرد بازده عالی در بار سبک ارائه شود، بنابراین میانگین کلی راندمان بهبود می‌یابد.

MP150 دارای حفاظت های مختلفی از جمله خاموش شدن حرارتی (TSD)، قفل کم ولتاژ VCC (UVLO)، حفاظت در برابر بار اضافی (OLP)، حفاظت در برابر اتصال کوتاه (SCP) و حفاظت از حلقه باز است.

MP150 در بسته های TSOT23-5 و SOIC8 موجود است.

امکانات

 کنترل ولتاژ ثابت سمت اصلی (CV)، پشتیبانی از توپولوژی های Buck، Buck-boost، Boost و Flyback

 ماسفت یکپارچه 500 ولت / 30 Ω

 کمتر از 150mW مصرف برق بدون بار

 توان خروجی تا 2 وات

 حداکثر جریان خروجی DCM کمتر از 120 میلی آمپر

حداکثر جریان خروجی CCM کمتر از 200 میلی آمپر

 تاشو فرکانس

 محدودیت حداکثر فرکانس

 حداکثر فشرده سازی جریان

 منبع جریان فشار قوی داخلی

برنامه های کاربردی

 لوازم خانگی، کالاهای سفید و لوازم الکترونیکی مصرفی

 کنترل های صنعتی

 قدرت آماده به کار

داده تصویر:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP150/document_id/14
