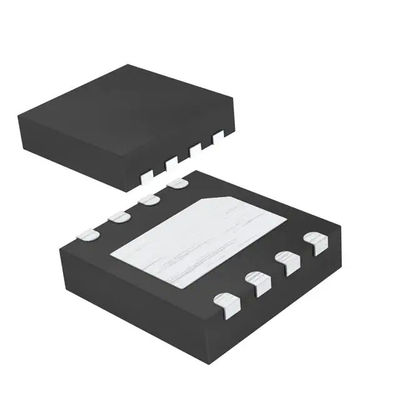

MP20045DQ-LF-Z تنظیم کننده ولتاژ خطی آی سی مثبت قابل تنظیم 1 خروجی 1A 8-QFN (3x3)

MP20045DQ-LF-Z تنظیم کننده ولتاژ خطی آی سی مثبت قابل تنظیم 1 خروجی 1A 8-QFN (3x3)

ویژگی های محصول:

منابع اضافی:

شرح

MP20045 یک رگولاتور خطی کم خروجی است که جریان تا 1 آمپر را با ولتاژ افت 140 میلی ولت تامین می کند.ولتاژ خروجی به صورت خارجی تنظیم می شود که از 1.5 ولت تا 5 ولت با عملکرد از ورودی +2.5 ولت تا + 5.5 ولت متغیر است یا می توان از 1.5 ولت تا 5 ولت به صورت داخلی از پیش تنظیم کرد.

یک عنصر عبور داخلی PMOS برای اجازه دادن جریان زمین کم 110μA استفاده می‌شود که MP20045 را برای دستگاه‌های با باتری مناسب می‌سازد.از دیگر ویژگی های آن می توان به خاموش شدن کم مصرف، اتصال کوتاه و حفاظت حرارتی اشاره کرد.MP20045 در بسته های 8 پین QFN (3mm x 3mm) و SOIC8E موجود است.

امکانات

 تا 1 آمپر جریان خروجی

خروجی کم 140mV در 1A

جریان زمینی 110μA پایین

 نسخه های خروجی ثابت از 1.5 ولت تا 5 ولت و نسخه های قابل تنظیم

 خروجی Drain Power-Good Status را باز کنید

 خروجی نویز کم 13μVRMS

56 دسی بل PSRR در 1 کیلوهرتز

 محدودیت جریان و حفاظت حرارتی

 بسته های 3mm×3mm QFN8 و SOIC8E

برنامه های کاربردی

 کامپیوترهای نوت بوک

 تلفن های بی سیم

 تلفن های همراه

 مودم ها

 ابزار دستی

 کامپیوترهای PDA و Palmtop

داده تصویر:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP20045DQ/document_id/1201/
