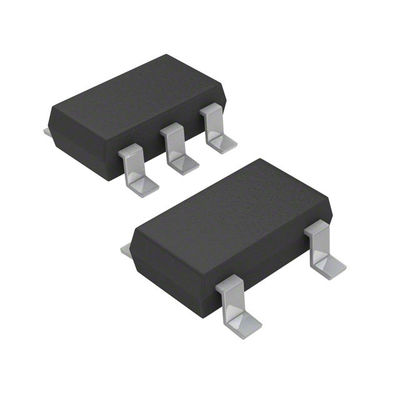

MP20056GJ-Z رگولاتور خطی ولتاژ بالا مدار تراشه آی سی برق 1 خروجی 250 میلی آمپر TSOT-23-5

MP20056GJ-Z تنظیم کننده ولتاژ خطی آی سی مثبت قابل تنظیم 1 خروجی 250 میلی آمپر TSOT-23-5

دیتاشیت:MP20056GJ-Z

منابع اضافی:

شرح
MP20056 یک رگولاتور خطی کم خروجی است که جریان تا 250 میلی آمپر را با ولتاژ خروجی 100 میلی ولت تامین می کند و می تواند از ورودی 2.5 ولت تا 5.5 ولت کار کند.ولتاژ خروجی برای دو بسته مختلف روی 1.8 ولت، 2.5 ولت یا 3.3 ولت از پیش تنظیم شده است.
یک تقسیم کننده مقاومت خارجی می تواند ولتاژ خروجی را از 0.8 تا 5 ولت تنظیم کند.یک عنصر عبور داخلی PMOS اجازه می دهد تا جریان زمین 150μA کم داشته باشد و MP20056 را برای دستگاه های با باتری مناسب می کند.از دیگر ویژگی های آن می توان به خاموش شدن کم مصرف، حفاظت در برابر اتصال کوتاه و حفاظت حرارتی اشاره کرد.MP20056 در بسته های 8 پین QFN 2mm×2mm و TSOT23-5 5 پین موجود است.


امکانات
 جریان خروجی تا 250 میلی آمپر
خروجی کم 100mV در 250mA
جریان زمینی 150μA پایین
نویز کم: 13μVRMS معمولی (10Hz تا 100kHz)
 63dB PSRR @1kHz  پایدار با خازن سرامیکی
 پاسخ گذرا بار/خط عالی
 محدودیت جریان و حفاظت حرارتی
 ولتاژ خروجی ثابت 1.8 ولت و 3.3 ولت.
 ولتاژ خروجی قابل تنظیم از 0.8 ولت تا 5 ولت با استفاده از تقسیم کننده مقاومت خارجی
برنامه های کاربردی
 کامپیوترهای نوت بوک
 تلفن های بی سیم
 تلفن های همراه
 تجهیزات ارتباط بی سیم
 ابزار دستی
تصویر داده ها:https://www.monolithicpower.cn/cn/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP20056/document_id/1250/
