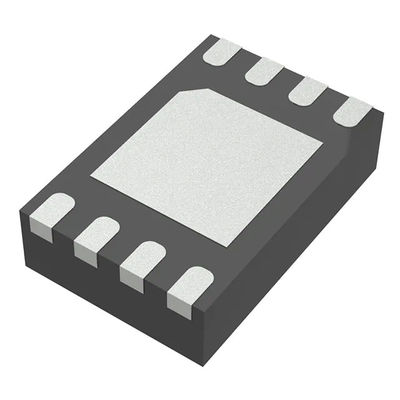

MP2005DD-LF-Z تنظیم کننده ولتاژ خطی آی سی مثبت قابل تنظیم 1 خروجی 800 میلی آمپر 8-QFN (2x3)

MP2005DD-LF-Z تنظیم کننده ولتاژ خطی آی سی مثبت قابل تنظیم 1 خروجی 800 میلی آمپر 8-QFN (2x3)

ویژگی های محصول:

منابع اضافی:

شرح:
MP2005 یک رگولاتور خطی LDO با ریز توان و بسیار کم است.دارای محدوده ولتاژ ورودی 1.0 ولت تا 5.5 ولت است و می تواند ولتاژ خروجی را از 0.5 ولت تنظیم کند.MP2005 می تواند تا 800 میلی آمپر جریان بار را با ولتاژ خروج معمولی 90 میلی ولت تامین کند.برای اجرای مدار مرجع داخلی و مدار درایو LDO به منبع بایاس (2.7 ولت تا 5.5 ولت) جدا از VIN نیاز دارد.جریان خروجی مستقیماً از منبع ولتاژ ورودی برای تنظیم راندمان بالا می آید.ولتاژ مرجع داخلی 0.5 ولت اجازه می دهد تا خروجی در محدوده وسیعی از ولتاژها (0.5 ولت تا 4 ولت) برنامه ریزی شود.جریان بایاس کم 100μA MP2005 را برای استفاده در برنامه های کاربردی با باتری ایده آل می کند.منبع بایاس VBIAS را می توان مستقیماً از باتری اعمال کرد در حالی که VIN از تنظیم کننده باک با راندمان بالا (یا منبع ثانویه دیگر) تغذیه می شود.این امر نویز خروجی و اندازه خازن جداکننده را کاهش می دهد.از دیگر ویژگی‌های MP2005 می‌توان به حفاظت از اضافه بار حرارتی و محدودیت جریان، پایداری با خازن‌های سرامیکی ESR بسیار کم تا ۱μF و پاسخ سریع گذرا اشاره کرد.MP2005 در بسته بندی 8 پین QFN (2mm x 3mm) موجود است.
امکانات
 محدوده ولتاژ ورودی گسترده 1.0 ولت تا 5.5 ولت
 پایدار با خازن سرامیکی 1μF
ولتاژ افت بسیار کم (ULDO): 90mV@800mA
2٪ ولتاژ خروجی دقیق
 محدوده خروجی قابل تنظیم از 0.5 ولت تا 4 ولت
PSRR بالا یا 65 دسی بل در 1 کیلوهرتز یا 48 دسی بل در 1 مگاهرتز
 تنظیم بار بهتر از 0.0005%/mA
 پایدار با خازن های خروجی کم ESR
جریان زمینی 100μA پایین
 حفاظت حرارتی داخلی
 حفاظت از حد فعلی
 1μA جریان خاموش معمولی در حالت خاموش شدن
برنامه های کاربردی
 تنظیم کننده های جریان کم
 دستگاه های دستی کم توان
 سیستم های باتری
 تلفن های همراه
 تجهیزات الکترونیکی قابل حمل
 مقررات پست برای سوئیچینگ منابع تغذیه
 منابع تغذیه
داده هاتصویر:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2005/document_id/1212
