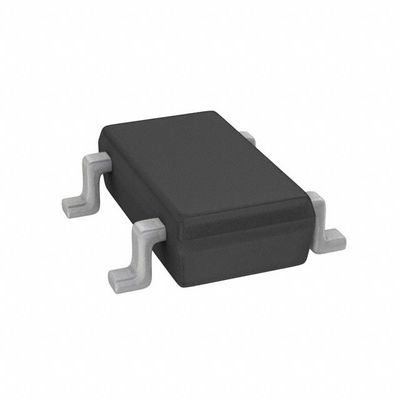

MP2015AGJE-Z تنظیم کننده ولتاژ خطی آی سی مثبت قابل تنظیم 1 خروجی 150 میلی آمپر TSOT-23-4

MP2015AGJE-Z تنظیم کننده ولتاژ خطی آی سی مثبت قابل تنظیم 1 خروجی 150 میلی آمپر TSOT-23-4

دیتاشیت:MP2015AGJE-Z

منابع اضافی:

شرح

MP2015A یک رگولاتور خطی کم توان است که برق سیستم های دارای باتری های ولتاژ بالا را تامین می کند.این شامل محدوده ورودی گسترده 2.5 ولت تا 24 ولت، ولتاژ افت کم و جریان منبع خاموش کم است.جریان ساکن کم و ولتاژ پایین خروجی اجازه می دهد تا عملیات در سطوح توان بسیار پایین انجام شود.بنابراین MP2015A برای میکروکنترلرهای کم مصرف و تجهیزاتی که با باتری کار می کنند ایده آل است.

MP2015A طیف گسترده ای از گزینه های ولتاژ خروجی ثابت (در صورت درخواست) را ارائه می دهد: 1.8 ولت، 1.9 ولت، 2.3 ولت، 2.5 ولت، 3.0 ولت، 3.3 ولت، 3.45 ولت، 5.0 ولت؛و همچنین گزینه قابل تنظیم خروجی (از 1.215 ولت تا 15 ولت) را ارائه می دهد.

جریان خروجی رگولاتور به صورت داخلی محدود است و دستگاه در برابر شرایط بیش از حد بار و دمای بیش از حد محافظت می شود.

MP2015A همچنین شامل خاموش شدن حرارتی و حفاظت خطای محدودکننده جریان است و در بسته‌های QFN-6 (2mmx2mm)، QFN 8 (3mmx3mm) و TSOT23-4 موجود است.

امکانات

 محدوده ورودی 2.5 ولت تا 24 ولت

 3.3μA جریان تامین ساکن

 پایدار با خازن سرامیکی خروجی کم (> 0.47μF)

جریان مشخص شده 150 میلی آمپر برای بسته های QFN-6 و QFN-8

جریان مشخص شده 100 میلی آمپر برای بسته های TSOT23-4

خروج 700mV در بار 150mA

 موجود در نسخه های خروجی 3.3 ولت ثابت و خروجی قابل تنظیم (1.215 تا 15 ولت)

 دقت خروجی ± 2% برای بسته های QFN-6 و QFN-8

 خروجی ± 4% دقت بسته های TSOT23-4

 محدودیت فعلی مشخص

 خاموش شدن حرارتی و حفاظت از اتصال کوتاه

 در بسته های TSOT23-4، QFN-6 (2mmx2mm)، یا QFN-8 (3mmx3mm) موجود است

برنامه های کاربردی

 تجهیزات قابل حمل/باطری

 میکروکنترلرهای بسیار کم توان

 گوشی های تلفن همراه
