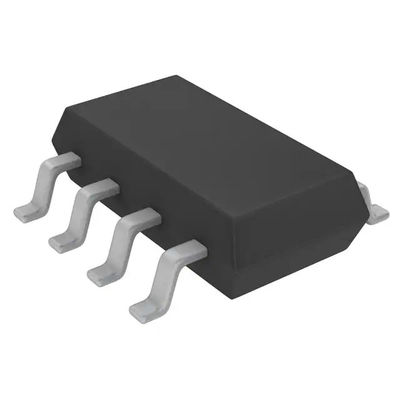

MP3414DJ-LF-Z سوئیچینگ رگولاتور آی سی مثبت قابل تنظیم 1.8 ولت خروجی 1 1.5A SOT-23-8 نازک TSOT-23-8

MP3414DJ-LF-Z رگولاتور سوئیچینگ تقویتی آی سی مثبت قابل تنظیم 1.8 ولت خروجی 1.5 آمپر (سوئیچ) SOT-23-8 نازک، TSOT-23-8

امکانات:

 تا 96 درصد راندمان

 راه اندازی ولتاژ پایین 0.8 ولت

 محدوده ورودی 0.6 ولت به 4 ولت

 محدوده خروجی 1.8 ولت تا 4 ولت

 یکسو کننده سنکرون داخلی

 سوئیچینگ فرکانس ثابت 1 مگاهرتز

جریان ساکن 35μA

 جریان خاموش شدن 1μA

 کنترل حالت جریان با جبران داخلی

 خروجی واقعی قطع اتصال از ورودی

 VIN> VOUT عملکرد حالت پایین

 راندمان بالا در شرایط بار سبک

 اجزای خارجی بسیار کوچک

 محدودیت جریان هجومی و SoftStart داخلی

 حفاظت از بیش از حد ولتاژ

 حفاظت از اتصال کوتاه

 بسته TSOT23-8

شرح:

MP3414 می تواند از ولتاژ ورودی کمتر از 0.8 ولت راه اندازی شود تا جریان هجومی را محدود کند و از اتصال کوتاه خروجی محافظت کند.یکسو کننده همزمان یکپارچه، کانال P، کارایی را بهبود می بخشد و نیاز به دیود شاتکی خارجی را از بین می برد.PMOS هنگام خاموش شدن قطعه، خروجی را از ورودی قطع می کند.این ویژگی قطع خروجی اجازه می دهد تا خروجی به طور کامل تخلیه شود، بنابراین به قطعه اجازه می دهد یک جریان تغذیه 1μA را در حالت خاموش شدن بکشد.

فرکانس سوئیچینگ 1 مگاهرتز به اجزای خارجی کوچکتر اجازه می دهد، در حالی که جبران داخلی و شروع نرم، تعداد اجزای خارجی را به حداقل می رساند: این ویژگی ها به تولید یک راه حل فشرده برای محدوده بار جریان گسترده کمک می کنند.

MP3414 دارای یک ماسفت قدرت یکپارچه است که تا خروجی 4 ولت و جریان سوئیچینگ پیک معمولی 1.8 آمپر را پشتیبانی می کند.

MP3414 در یک بسته کوچک 8 پین TSOT23 موجود است.
