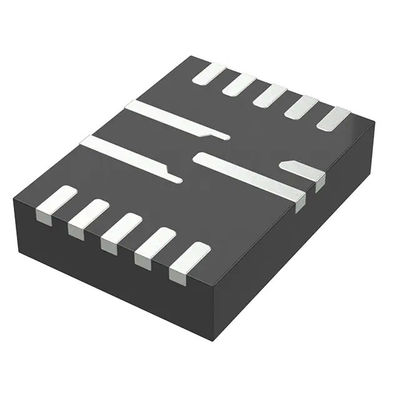

MP8714GLE-Z یکپارچه قدرت سیستم های نیمه هادی 0.6V 1 خروجی 10A 14-PowerVFQFN
| محل منبع | آمریکا |
|---|---|
| نام تجاری | MPS |
| گواهی | RoHS |
| شماره مدل | MP8714GLE-Z |
| مقدار حداقل تعداد سفارش | 5000 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 5000 PCS / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 65 هزار PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| سازنده | سیستم های قدرت یکپارچه (MPS) | دسته بندی | رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC |
|---|---|---|---|
| شماره محصول | MP8714GLE-Z | نوع خروجی | قابل تنظیم |
| تعداد خروجی ها | 1 | ولتاژ ورودی - حداکثر | 17 ولت |
| ولتاژ ورودی - حداقل | 4.5 ولت | ولتاژ خروجی - حداکثر | 5.5 ولت |
| ولتاژ خروجی - حداقل | 0.6 ولت | توپولوژی | باک |
| دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد | جریان - خروجی (حداکثر) | 10A |
| بسته / مورد | 14-PowerVFQFN | بسته دستگاه تامین کننده | 14-QFN (3x4) |
| برجسته | MP8714GLE-Z,سیستم های قدرت یکپارچه,نیمه هادی قدرت یکپارچه |
||
توضیحات محصول
MP8714GLE-Z باک سوئیچینگ رگولاتور آی سی مثبت قابل تنظیم 0.6V خروجی 10A 14-PowerVFQFN
دیتاشیت:MP8714GLE-Z
تایپ کنید | شرح |
دسته بندی | رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC |
Mfr | شرکت سیستم های قدرت یکپارچه |
وضعیت محصول | فعال |
تابع | پایین آمدن |
پیکربندی خروجی | مثبت |
توپولوژی | باک |
نوع خروجی | قابل تنظیم |
ولتاژ - ورودی (حداقل) | 4.5 ولت |
ولتاژ - ورودی (حداکثر) | 17 ولت |
ولتاژ - خروجی (حداقل/ثابت) | 0.6 ولت |
ولتاژ - خروجی (حداکثر) | 5.5 ولت |
جریان - خروجی | 10A |
یکسو کننده سنکرون | آره |
دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ) |
نوع نصب | نصب سطحی |
بسته / مورد | 21-PowerVFQFN |
بسته دستگاه تامین کننده | 21-QFN (3x4) |
شماره محصول پایه | MPQ8714 |
منابع اضافی:
| صفت | شرح |
| بسته استاندارد | 5000 |
شرح
MP8714 یک مبدل با فرکانس بالا، همزمان، تصحیح شده، گام به پایین و حالت سوئیچ است.این راه حل کاملاً یکپارچه جریان خروجی 10 آمپر را با تنظیم بار و خط عالی در یک محدوده منبع ورودی گسترده به دست می آورد.
عملکرد حالت فعلی پاسخ سریع گذرا را ارائه می دهد و تثبیت حلقه را آسان می کند.EN/SYNC از همگام سازی ساعت خارجی پشتیبانی می کند، و یک پین خوب برق تخلیه باز (PG) نشان می دهد که ولتاژ خروجی در محدوده اسمی قرار دارد.
ویژگی های حفاظتی کامل شامل حفاظت از ولتاژ بیش از حد (OVP)، حفاظت در برابر جریان بیش از حد سکسکه (OCP) و خاموش شدن حرارتی است.
MP8714 به حداقل تعداد قطعات خارجی، استاندارد و در دسترس نیاز دارد و در بسته بندی QFN-14 (3mmx4mm) موجود است.
امکانات
محدوده ورودی عملیاتی گسترده 4.5 ولت تا 17 ولت
جریان خروجی پیوسته 10A
26mΩ High-Side، 11mΩ Low-Side RDS(ON) برای ماسفت های قدرت داخلی
ساعت خارجی همگام 200 کیلوهرتز - 2 مگاهرتز
زمان شروع نرم (SS) قابل برنامه ریزی
نشانگر Open-Drain Power Good (PG).
حفاظت از بیش از حد ولتاژ خروجی (OVP)
خاموشی حرارتی
در بسته بندی کوچک QFN-14 (3mmx4mm) موجود است
برنامه های کاربردی
تلویزیون ها و مانیتورهای صفحه تخت
ست تاپ باکس ها
سیستم های قدرت توزیع شده
داده تصویر:https://www.monolithicpower.cn/cn/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8714/document_id/1036/
