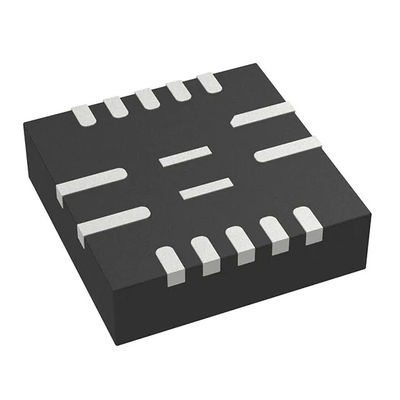

MP8765GQ-Z MPS سوئیچینگ رگولاتور آی سی مثبت قابل تنظیم 0.604V خروجی 6A 16-PowerVFQFN
| محل منبع | آمریکا |
|---|---|
| نام تجاری | MPS |
| گواهی | RoHS |
| شماره مدل | MP8765GQ-Z |
| مقدار حداقل تعداد سفارش | 5000 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 5000 PCS / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 9.3 هزار PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| سازنده | سیستم های قدرت یکپارچه (MPS) | دسته بندی | رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC |
|---|---|---|---|
| شماره محصول | MP8765GQ-Z | نوع خروجی | قابل تنظیم |
| تعداد خروجی ها | 1 | ولتاژ ورودی - حداکثر | 22 ولت |
| ولتاژ ورودی - حداقل | 5.5 ولت | ولتاژ خروجی - حداکثر | 12 ولت |
| ولتاژ خروجی - حداقل | 0.604 ولت | دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد |
| جریان - خروجی (حداکثر) | 6A | فرکانس - سوئیچینگ | 500 کیلوهرتز |
| بسته / مورد | 16-PowerVFQFN | بسته دستگاه تامین کننده | 16-QFN (3x3) |
| برجسته | MP8765GQ-Z,رگولاتور باک سوئیچینگ قابل تنظیم آی سی مثبت,MP8765GQ-Z MPS |
||
توضیحات محصول
دیتاشیت:MP8765GQ-Z
تایپ کنید | شرح |
دسته بندی | رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC |
Mfr | شرکت سیستم های قدرت یکپارچه |
وضعیت محصول | فعال |
تابع | پایین آمدن |
پیکربندی خروجی | مثبت |
توپولوژی | باک |
نوع خروجی | قابل تنظیم |
ولتاژ - ورودی (حداقل) | 5 ولت |
ولتاژ - ورودی (حداکثر) | 22 ولت |
ولتاژ - خروجی (حداقل/ثابت) | 0.604 ولت |
ولتاژ - خروجی (حداکثر) | 5.5 ولت |
جریان - خروجی | 6A |
یکسو کننده سنکرون | آره |
دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ) |
نوع نصب | نصب سطحی |
بسته / مورد | 21-PowerVFQFN |
بسته دستگاه تامین کننده | 21-QFN (3x4) |
شماره محصول پایه | MPQ8765 |
منابع اضافی:
| صفت | شرح |
| بسته استاندارد | 5000 |
شرح
MP8765 یک مبدل حالت سوئیچ کشویی اصلاح شده با فرکانس بالا کاملاً یکپارچه است.راه حل های بسیار فشرده ای برای دستیابی به جریان خروجی پیوسته 6 آمپر در یک محدوده منبع ورودی گسترده با تنظیم بار و خط عالی ارائه می دهد.MP8765 با راندمان بالا در محدوده بار جریان خروجی گسترده عمل می کند.
حالت کنترل Constant-On-Time (COT) پاسخ سریع گذرا را ارائه می دهد و تثبیت حلقه را آسان می کند.
قفل تحت ولتاژ به صورت داخلی 4.6 ولت تنظیم شده است، یک سیگنال خوب قدرت تخلیه باز نشان می دهد که خروجی در محدوده ولتاژ نامی خود قرار دارد.
ویژگی های حفاظت کامل شامل OCP و خاموش شدن حرارتی است.
مبدل به حداقل تعداد قطعات خارجی نیاز دارد و در بسته بندی QFN16 (3mmx3mm) موجود است.
امکانات
محدوده ورودی عملیاتی 5 ولت تا 24 ولت
جریان خروجی پیوسته 6A
حالت PFM/PWM قابل انتخاب
ماسفت های داخلی با توان RDS(روشن).
تکنیک کاهش تلفات سوئیچینگ اختصاصی
1٪ ولتاژ مرجع
شروع نرم داخلی 7 میلی ثانیه
تخلیه خروجی
فرکانس سوئیچینگ 500 کیلوهرتز
سکسکه حفاظت OCP و خاموش شدن حرارتی
سعی مجدد خودکار محافظت OVP
خروجی قابل تنظیم از 0.604 ولت تا 5.5 ولت
برنامه های کاربردی
کامپیوتر لپ تاپ
تبلت کامپیوتر
سیستم های شبکه
ضبط کننده های ویدئویی شخصی
تلویزیون و مانیتورهای صفحه تخت
سیستم های قدرت توزیع شده
داده تصویر:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8765/document_id/777
