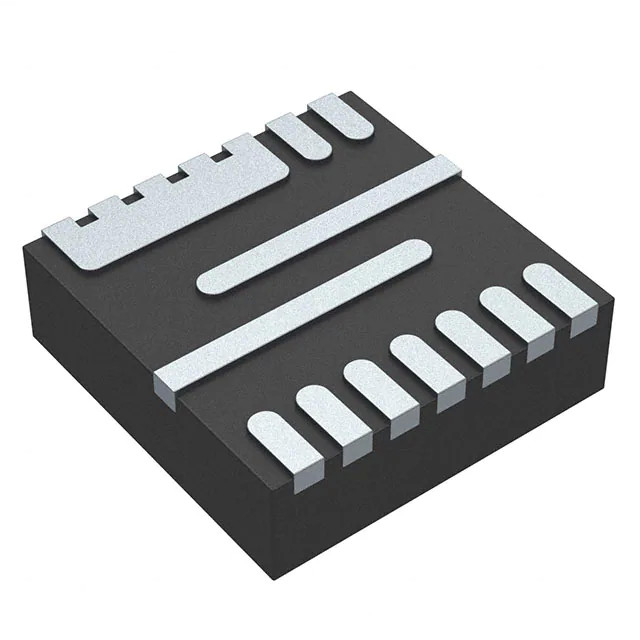

خروجی آی سی تنظیم کننده سوئیچینگ MP8774GQ-Z 16-PowerVFQFN
| محل منبع | آمریکا |
|---|---|
| نام تجاری | MPS |
| گواهی | RoHS |
| شماره مدل | MP8774GQ-Z |
| مقدار حداقل تعداد سفارش | 5000 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 5000 PCS / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 5 هزار عدد |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| سازنده | سیستم های قدرت یکپارچه (MPS) | دسته بندی | رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC |
|---|---|---|---|
| شماره محصول | MP8774GQ-Z | نوع خروجی | قابل تنظیم |
| تعداد خروجی ها | 1 | ولتاژ ورودی - حداکثر | 18 ولت |
| ولتاژ ورودی - حداقل | 3 ولت | ولتاژ خروجی - حداکثر | 12 ولت |
| ولتاژ خروجی - حداقل | 0.6 ولت | توپولوژی | باک |
| دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد | جریان - خروجی (حداکثر) | 12A |
| بسته / مورد | 16-PowerVFQFN | شماره محصول پایه | MP8774 |
| برجسته | MP8774GQ-Z,خروجی آی سی تنظیم کننده سوئیچینگ |
||
توضیحات محصول
MP8774GQ-Z خروجی آی سی رگولاتور سوئیچینگ 16-PowerVFQFN
دیتاشیت:MP8774GQ-Z
تایپ کنید | شرح |
دسته بندی | رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC |
Mfr | شرکت سیستم های قدرت یکپارچه |
وضعیت محصول | فعال |
تابع | پایین آمدن |
پیکربندی خروجی | مثبت |
توپولوژی | باک |
نوع خروجی | قابل تنظیم |
ولتاژ - ورودی (حداقل) | 3 ولت |
ولتاژ - ورودی (حداکثر) | 16 ولت |
ولتاژ - خروجی (حداقل/ثابت) | 0.6 ولت |
ولتاژ - خروجی (حداکثر) | 12 ولت |
جریان - خروجی | 12A |
یکسو کننده سنکرون | آره |
دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ) |
نوع نصب | نصب سطحی |
بسته / مورد | 21-PowerVFQFN |
بسته دستگاه تامین کننده | 21-QFN (3x4) |
شماره محصول پایه | MPQ8774 |
منابع اضافی:
| صفت | شرح |
| بسته استاندارد | 5000 |
شرح
MP8774 یک مبدل کاملاً یکپارچه با فرکانس بالا، همزمان، اصلاح شده، گام به گام، سوئیچ حالت با ماسفت های قدرت داخلی است.MP8874 راه حل بسیار فشرده ای را ارائه می دهد که 12 آمپر جریان خروجی پیوسته را با تنظیم بار و خط عالی در یک محدوده ورودی گسترده به دست می آورد.MP8774 از عملکرد حالت سنکرون برای کارایی بالاتر در محدوده بار جریان خروجی استفاده می کند.
عملیات کنترل ثابت در زمان (COT) پاسخ گذرا بسیار سریع، طراحی حلقه آسان و تنظیم خروجی بسیار دقیق را ارائه می دهد.
از ویژگی های حفاظت کامل می توان به حفاظت در برابر اتصال کوتاه (SCP)، حفاظت در برابر جریان بیش از حد (OCP)، حفاظت در برابر ولتاژ (UVP) و خاموش شدن حرارتی اشاره کرد.
MP8774 به حداقل تعداد قطعات خارجی، استاندارد و در دسترس نیاز دارد و در بسته بندی QFN-16 (3mmx3mm) با صرفه جویی در فضا موجود است.
امکانات
خروجی قابل تنظیم از 0.6 ولت
محدوده ورودی عملیاتی 3 ولت تا 18 ولت
جریان خروجی 12A
ماسفت های داخلی 16mΩ/5.5mΩ RDS(روشن).
جریان ساکن 100μA
عملکرد حالت سنکرون با راندمان بالا
راه اندازی پیش از جانبداری
فرکانس سوئیچینگ 700 کیلوهرتز ثابت
زمان راه اندازی نرم قابل برنامه ریزی خارجی
(EN) و Power Good (PG) را برای توالی نیرو فعال کنید
حفاظت بیش از حد جریان (OCP) و سکسکه
خاموشی حرارتی
در بسته بندی QFN-16 (3mmx3mm) موجود است
برنامه های کاربردی
دوربین های امنیتی
دستگاه های قابل حمل، دستگاه های XDSL
ست تاپ باکس های دیجیتال
تلویزیون و مانیتورهای صفحه تخت
هدف عمومی
تصویر داده ها:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8774GQ-Z/document_id/3722/
