MP8869SGL-Z باک سوئیچینگ رگولاتور آی سی مثبت قابل برنامه ریزی 0.6V 1 خروجی 12A 14-VFDFN پد در معرض

MP8869SGL-Z باک سوئیچینگ رگولاتور آی سی مثبت قابل برنامه ریزی 0.6V 1 خروجی 12A 14-VFDFN پد در معرض

جزئیات سریع:

ویژگی های محصول:

منابع اضافی:

شرح

MP8869S یک مبدل حالت سوئیچ با فرکانس بالا، همزمان، تصحیح شده، کاهنده، با رابط کنترل I2C است.MP8869S یک راه حل کاملاً یکپارچه ارائه می دهد که 12 آمپر جریان پیوسته و 15 آمپر جریان خروجی اوج را با تنظیم بار و خط عالی در یک محدوده منبع ورودی گسترده به دست می آورد.سطح ولتاژ خروجی را می توان از طریق یک رابط سریال I2C کنترل کرد.

محدوده ولتاژ مرجع را می توان از 0.6 ولت تا 1.108 ولت در مراحل 4 میلی ولت تنظیم کرد.نرخ کاهش ولتاژ، فرکانس، محدودیت جریان، حفاظت از سکسکه/ضفت، فعال کردن، و حالت صرفه جویی در انرژی نیز از طریق رابط I2C قابل انتخاب هستند.

عملیات کنترل ثابت در زمان (COT) پاسخ سریع گذرا را ارائه می دهد.یک پین برق تخلیه باز (PG) نشان می دهد که ولتاژ خروجی در محدوده اسمی قرار دارد.از ویژگی های حفاظتی کامل می توان به حفاظت در برابر ولتاژ (OVP)، حفاظت بیش از حد جریان (OCP) و خاموش شدن حرارتی اشاره کرد.

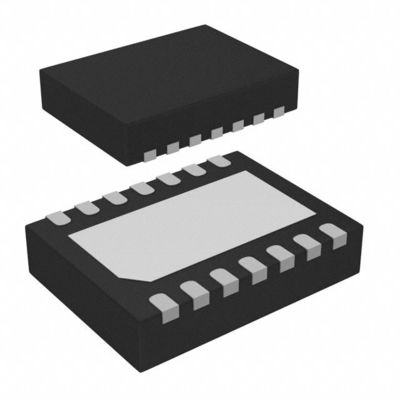

MP8869S در بسته بندی QFN-14 (3mmx4mm) موجود است.

امکانات

 Vout قابل تنظیم تا 5.5 ولت با استفاده از پین FB

 محدوده ورودی عملیاتی 2.85 ولت تا 18 ولت

جریان خروجی 12A پیوسته/15A پیک جریان

 1٪ دقت مرجع داخلی

 محدوده مرجع قابل برنامه ریزی I2C از 0.6 ولت تا 1.108 ولت در مراحل 4 میلی ولت با کنترل سرعت حرکت

 دقت 5% ولتاژ خروجی و نظارت بر جریان خروجی از طریق I2C

 حالت PFM/PWM قابل انتخاب، فرکانس قابل تنظیم و محدودیت جریان از طریق I2C

 چهار آدرس مختلف I2C قابل انتخاب

 استارت نرم خارجی (SS)

 نشانگر قدرت تخلیه باز (PG).

 حفاظت از بیش از حد ولتاژ خروجی (OVP)

 محافظت در برابر جریان بیش از حد سکسکه/چفت کردن (OCP)

 در بسته بندی QFN-14 (3mmx4mm) موجود است

برنامه های کاربردی

 درایوهای حالت جامد (SSD)

 تلویزیون ها و مانیتورهای صفحه تخت

 ست تاپ باکس های دیجیتال

 سیستم های قدرت توزیع شده

 شبکه/سرورها

تصویر داده ها:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8869S/document_id/3905/
