MPM3840GQV-Z غیر ایزوله PoL ماژول مبدل DC DC 1 خروجی 0.6 ~ 5.5V 4A 2.8V - ورودی 5.5V

MPM3840GQV-Z غیر ایزوله ماژول PoL مبدل DC DC 1 خروجی 0.6 ~ 5.5V 4A 2.8V - ورودی 5.5V

جزئیات سریع:

ویژگی های محصول:

منابع اضافی:

شرح:

MPM3840 یک ماژول DC/DC است که شامل یک مبدل یکپارچه، کاهنده، سوئیچ با ماسفت‌های داخلی داخلی و یک سلف است.MPM3840 می تواند 4 آمپر جریان خروجی پیوسته از ولتاژ ورودی 2.8 ولت تا 5.5 ولت را با تنظیم بار و خط عالی ارائه دهد.MPM3840 برای تامین انرژی تجهیزات قابل حملی که با باتری تک سلولی لیتیوم یون (Li+) کار می کنند ایده آل است.

ولتاژ خروجی را می توان تا 0.6 ولت تنظیم کرد.برای تکمیل طراحی فقط به خازن های ورودی، خازن های خروجی و مقاومت های بازخورد (FB) نیاز است.طرح کنترل ثابت در زمان (COT) یک پاسخ گذرا سریع، راندمان بار نور بالا و تثبیت حلقه آسان را ارائه می دهد.

ویژگی های حفاظت کامل شامل محدودیت جریان چرخه به چرخه و خاموش شدن حرارتی است.

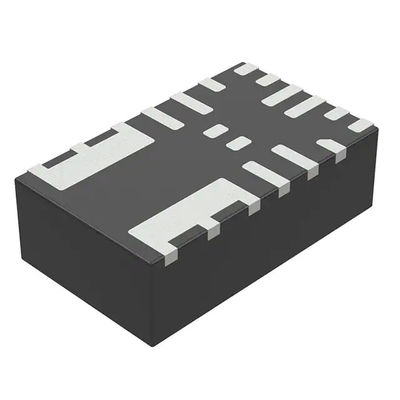

MPM3840 به حداقل تعداد قطعات خارجی، استاندارد و در دسترس نیاز دارد و در بسته بندی QFN-20 بسیار کوچک (3mmx5mmx1.6mm) موجود است.

امکانات

 راندمان بار سبک > 80 درصد

ضریب هوشی پایین: 40μA

 محدوده ورودی عملیاتی گسترده 2.8 ولت تا 5.5 ولت

ولتاژ خروجی کمتر از 0.6 ولت

 چرخه 100٪ وظیفه در ترک تحصیل

جریان خروجی 4A

 ماسفت های قدرت داخلی 25mΩ و 12mΩ

فرکانس 1.2 مگاهرتز

 کنترل حالت خارجی

 کنترل حالت خارجی (PWM.PFM) و ولتاژ آنالوگ پویا

 EN و Power برای توالی قدرت خوب است

 محافظت چرخه به چرخه بیش از حد جریان (OCP)

 1.5 میلی‌ثانیه زمان شروع نرم داخلی با راه‌اندازی PreBiased

 حفاظت از اتصال کوتاه (SCP) با حالت Hiccup

 خاموشی حرارتی

 پایدار با خازن های سرامیکی خروجی کم ESR

 موجود در بسته بندی QFN-20 (3mmx5mmx1.6mm)

برنامه های کاربردی

 شبکه/سرورها

 کاربردهای محدودیت فضا

 محصولات صنعتی

 برق سیستم ورودی/خروجی ولتاژ پایین

داده تصویر:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MPM3840GQV/document_id/2124
