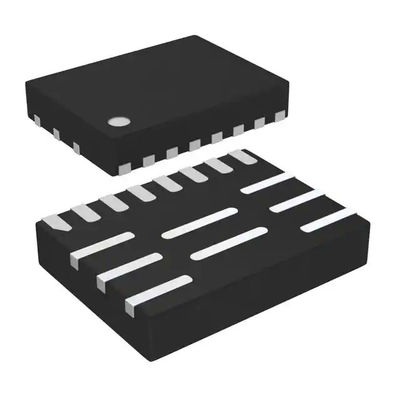

MPQ8632GL-10-Z باک سوئیچینگ رگولاتور آی سی مثبت قابل تنظیم 0.611V خروجی 10A 13-VFQFN
| محل منبع | شرکت سیستم های قدرت یکپارچه |
|---|---|
| نام تجاری | MPS |
| گواهی | RoHS |
| شماره مدل | MPQ8632GL-10-Z |
| مقدار حداقل تعداد سفارش | 5000 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 5000 PCS / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 40 هزار PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| شماره محصول | MPQ8632GLE-10-Z | دسته بندی | رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC |
|---|---|---|---|
| سازنده | شرکت سیستم های قدرت یکپارچه | بسته بندی | نوار و حلقه (TR) |
| نوع خروجی | مثبت | تعداد خروجی ها | 1 |
| ولتاژ ورودی - حداکثر | 18 ولت | ولتاژ ورودی - حداقل | 2.5 ولت |
| ولتاژ خروجی - حداکثر | 13 ولت | ولتاژ خروجی - حداقل | 0.611 ولت |
| جریان خروجی | 10A | توپولوژی | باک |
| فرکانس سوئیچینگ | 200 کیلوهرتز ~ 1 مگاهرتز | دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد |
| نوع نصب | نصب سطحی | بسته / مورد | 13-VFQFN |
| بسته دستگاه تامین کننده | 13-QFN (3x4) | ||
| برجسته | MPQ8632GL-10-Z,تنظیم کننده سوئیچینگ آی سی مثبت قابل تنظیم |
||
توضیحات محصول
MPQ8632GL-10-Z باک سوئیچینگ رگولاتور آی سی مثبت قابل تنظیم 0.611V 1 خروجی 10A 13-VFQFN
جزئیات سریع:
|
سازنده
|
شرکت سیستم های قدرت یکپارچه
|
|
شماره محصول سازنده
|
MPQ8632GL-10-Z
|
|
شرح
|
IC REG BUCK قابل تنظیم 10A 16QFN
|
|
توصیف همراه با جزئیات
|
باک سوئیچینگ رگولاتور آی سی مثبت قابل تنظیم 0.611V خروجی 10A 13-VFQFN
|
ویژگی های محصول:
|
تایپ کنید
|
شرح
|
|
دسته بندی
|
رگولاتورهای ولتاژ - رگولاتورهای سوئیچینگ DC DC
|
|
Mfr
|
شرکت سیستم های قدرت یکپارچه
|
|
وضعیت محصول
|
نه برای طرح های جدید
|
|
تابع
|
پایین آمدن
|
|
پیکربندی خروجی
|
مثبت
|
|
توپولوژی
|
باک
|
|
نوع خروجی
|
قابل تنظیم
|
|
تعداد خروجی ها
|
1
|
|
ولتاژ - ورودی (حداقل)
|
2.5 ولت
|
|
ولتاژ - ورودی (حداکثر)
|
18 ولت
|
|
ولتاژ - خروجی (حداقل/ثابت)
|
0.611 ولت
|
|
ولتاژ - خروجی (حداکثر)
|
13 ولت
|
|
جریان - خروجی
|
10A
|
|
فرکانس - سوئیچینگ
|
200 کیلوهرتز ~ 1 مگاهرتز
|
|
یکسو کننده سنکرون
|
آره
|
|
دمای عملیاتی
|
-40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ)
|
|
نوع نصب
|
نصب سطحی
|
|
بسته / مورد
|
13-VFQFN
|
|
بسته دستگاه تامین کننده
|
13-QFN (3x4)
|
|
شماره محصول پایه
|
MPQ8632
|
منابع اضافی:
| صفت | شرح |
| بسته استاندارد | 5000 |
شرح
MPQ8632 یک مبدل حالت سوئیچ کشویی اصلاح شده با فرکانس بالا کاملاً یکپارچه است.این یک راه حل بسیار جمع و جور برای دستیابی به جریان خروجی 4A/6A/8A/10A/12A/15A/20A در یک محدوده منبع ورودی گسترده با تنظیم بار و خط عالی ارائه می دهد.
MPQ8632 از حالت کنترل ثابت در زمان (COT) برای ارائه پاسخ سریع گذرا و سهولت تثبیت حلقه استفاده می کند.
یک مقاومت خارجی فرکانس کاری را از 200 کیلوهرتز به 1 مگاهرتز برنامه ریزی می کند و فرکانس تقریباً ثابت می ماند زیرا منبع ورودی با جبران پیشخور تغییر می کند.
آستانه قفل ولتاژ پیشفرض به صورت داخلی روی 4.1 ولت تنظیم شده است، اما یک شبکه مقاومت در پین فعال میتواند این آستانه را افزایش دهد.پین شروع نرم رمپ راه اندازی ولتاژ خروجی را کنترل می کند.یک سیگنال خوب قدرت تخلیه باز نشان می دهد که خروجی در محدوده ولتاژ نامی قرار دارد.
دارای ویژگی های حفاظتی کاملاً یکپارچه است که شامل حفاظت در برابر جریان بیش از حد، محافظت در برابر ولتاژ بیش از حد و خاموش شدن حرارتی می شود.
MPQ8632 به حداقل تعداد قطعات خارجی استاندارد در دسترس نیاز دارد و در یک بسته 16 پین QFN 3mm×4mm یا یک بسته 29 پین QFN 5mm×4mm موجود است.
امکانات
* محدوده ولتاژ ورودی پایین از 2.5 ولت: -- 2.5 ولت تا 18 ولت با بایاس خارجی 5 ولت -- 4.5 ولت تا 18 ولت با بایاس داخلی
*خانواده محصولات مقیاس پذیر برای برنامه های فعلی خروجی 4A تا 20A -- 4A/6A/8A/10A/12A اشتراک گذاری همان ردپای --15A/20A اشتراک گذاری ردپای یکسان، با تغییر جزئی در بخش Power Stage از 4A/6A/8A /10A/12A
* ماسفت های داخلی کم توان RDS(ON) به ازای هر دستگاه
* تکنیک کاهش تلفات سوئیچینگ اختصاصی
* COT تطبیقی برای پاسخ گذرا فوق سریع
* ولتاژ مرجع 0.5% بیش از 0qC تا 70qC محدوده دمای محل اتصال
* زمان شروع نرم قابل برنامه ریزی
* راه اندازی پیش از تعصب
* فرکانس سوئیچینگ قابل برنامه ریزی از 200 کیلوهرتز به 1 مگاهرتز
* OCP، OVP و حفاظت از خاموش شدن حرارتی بدون چفت
*خروجی قابل تنظیم از 0.611 ولت تا 13 ولت
برنامه های کاربردی
* مخابرات و سیستم های شبکه
* ایستگاه های پایه x سرورها
* ضبط کننده های ویدئویی شخصی
* تلویزیون و مانیتورهای صفحه تخت
* سیستم های قدرت توزیع شده
تصویر داده ها:https://media.digikey.com/pdf/Data%20Sheets/Monolithic%20Power%20PDF's/MPQ8632.pdf
