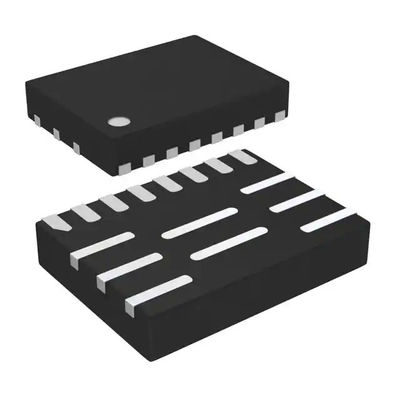

MPQ8632GL-12-Z باک سوئیچینگ رگولاتور آی سی مثبت قابل تنظیم 0.611V 1 خروجی 12A 16-PowerVFQFN

MPQ8632A یک مبدل باک کاملاً یکپارچه، فرکانس بالا و همزمان است.این یک راه حل بسیار فشرده برای دستیابی به جریان خروجی تا 12 آمپر در یک محدوده منبع ورودی گسترده با تنظیم بار و خط عالی ارائه می دهد.MPQ8632A با راندمان بالا در محدوده بار جریان خروجی گسترده عمل می کند.MPQ8632A از حالت کنترل ثابت در زمان جبران داخلی (COT) استفاده می کند که پاسخ سریع گذرا را ارائه می دهد و تثبیت حلقه را آسان می کند.فرکانس کاری با پیکربندی MODE به راحتی روی 600 کیلوهرتز، 800 کیلوهرتز یا 1000 کیلوهرتز تنظیم می شود و به فرکانس MPQ8632A اجازه می دهد بدون توجه به ولتاژهای ورودی/خروجی ثابت بماند.رمپ راه اندازی ولتاژ خروجی توسط یک تایمر داخلی 1 میلی ثانیه کنترل می شود.می توان آن را با اضافه کردن یک خازن در TRK/REF افزایش داد.سیگنال خوب برق تخلیه باز (PGOOD) نشان می دهد که خروجی در محدوده ولتاژ نامی خود قرار دارد.هنگامی که منبع ورودی نتواند MPQ8633A را تغذیه کند، PGOOD با ولتاژ بیرون آمدن خارجی به حدود 0.7 ولت متصل می شود.ویژگی‌های حفاظتی کاملاً یکپارچه شامل حفاظت در برابر جریان بیش از حد (OCP)، محافظت در برابر ولتاژ (OVP)، محافظت در برابر ولتاژ (UVP) و محافظت در برابر دمای بیش از حد (OTP) می‌شود.MPQ8633A به حداقل تعداد قطعات خارجی، استاندارد و در دسترس نیاز دارد و در بسته بندی QFN 3mm x 4mm موجود است.ویژگی ها  محدوده ولتاژ ورودی گسترده از 2.7 ولت: o 2.7 ولت تا 16 ولت با بایاس خارجی 3.3 ولت VCC o 4 ولت تا 16 ولت با بایاس داخلی یا 3.3 ولت خارجی بایاس VCC  ولتاژ خروجی دیفرانسیل ولتاژ خروجی از راه دور. جریان  ماسفت های یکپارچه با توان RDS(ON) کم  تکنیک کاهش تلفات سوئیچینگ اختصاصی  COT تطبیقی ​​برای پاسخ گذرا فوق سریع  پایدار با خازن خروجی ESR صفر  ولتاژ مرجع 0.5 درصد بیش از 0C تا دمای 70+1+0C ولتاژ مرجع از -40 C تا +125C محدوده دمای اتصال  پرش پالس قابل انتخاب یا عملکرد CCM اجباری  تنظیم بار عالی  ردیابی ولتاژ خروجی  تخلیه ولتاژ خروجی  PGOOD Active Clamped Low Level Low Time Soft-Start از 1 میلی‌ثانیه  راه‌اندازی پیش از تعصب  فرکانس سوئیچینگ قابل انتخاب از 600 کیلوهرتز، 800 کیلوهرتز و 1000 کیلوهرتز  OCP، UVP، UVLO، خاموش شدن حرارتی، و خاموشی غیرقابل اتصال برای OVP. خروجی قابل تنظیم از 0.6 ولت تا 90 درصد * Vin، حداکثر تا 5.5 ولت. موجود در بسته QFN 3mm x 4mm برنامه های کاربردی  سیستم های مخابراتی و شبکه ای  سرور ، رایانش ابری ، ذخیره سازی  ایستگاه های پایه  نقطه بار با هدف عمومی (PoL)  سیستم های قدرت توزیع 12 ولت  تلویزیون کنسول بازی پیشرفته و کارت گرافیک
