SAK-TC277TP-64F200N میکروکنترلر Dc AURIX Chip IC 32 بیتی سه هسته ای 200 مگاهرتز 4 مگابایت 4M X 8 FLASH PG-LFBGA-292-6
| محل منبع | آلمان |
|---|---|
| نام تجاری | Infineon Technologies |
| گواهی | RoHS |
| شماره مدل | SAK-TC277TP-64F200N |
| مقدار حداقل تعداد سفارش | 1000 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 1000 عدد / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 1000 عدد |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| سازنده | فن آوری های Infineon | دسته بندی | میکروکنترلرها |
|---|---|---|---|
| شماره محصول | SAK-TC277TP-64F200N | سلسله | اوریکس |
| وضعیت محصول | فعال | پردازنده اصلی | TriCore™ |
| اندازه هسته | سه هسته ای 32 بیتی | سرعت | 200 مگاهرتز |
| قابلیت اتصال | ASC، CANbus، اترنت، FlexRay، HSSL، I²C، LINbus، MSC، PSI5، QSPI، SENT | لوازم جانبی | DMA، POR، WDT |
| تعداد ورودی/خروجی | 169 | اندازه حافظه برنامه | 4 مگابایت (4M x 8) |
| نوع حافظه برنامه | فلاش | اندازه EEPROM | 64 هزار در 8 |
| اندازه RAM | 472 هزار در 8 | ولتاژ - منبع تغذیه (Vcc/Vdd) | 1.17 ~ 5.5 ولت |
| مبدل های داده | A/D 60x12b SAR، Sigma-Delta | نوع اسیلاتور | خارجی |
| دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TA) | نوع نصب | نصب سطحی |
| بسته / مورد | 292-LFBGA | بسته دستگاه تامین کننده | PG-LFBGA-292-6 |
| شماره محصول پایه | TC277TP64 | ||
| برجسته | sak-tc277tp-64f200n dc,تراشه میکروکنترلر آی سی,sak-tc277tp-64f200n |
||
توضیحات محصول
SAK-TC277TP-64F200N IC میکروکنترلر TriCore™ AURIX™ 32 بیتی سه هسته ای 200 مگاهرتز 4 مگابایت (4M x 8) FLASH PG-LFBGA-292-6
دیتاشیت:SAK-TC277TP-64F200N
| دسته بندی | میکروکنترلرها |
| Mfr | فن آوری های Infineon |
| سلسله | AURIX |
| وضعیت محصول | فعال |
| Digi-Key قابل برنامه ریزی | تایید نشده است |
| پردازنده اصلی | TriCore |
| اندازه هسته | سه هسته ای 32 بیتی |
| سرعت | 200 مگاهرتز |
| قابلیت اتصال | ASC، CANbus، اترنت، FlexRay، HSSL،I²C, LINbus, MSC, PSI5, QSPI, SENT |
| لوازم جانبی | DMA، POR، WDT |
| تعداد ورودی/خروجی | 169 |
| اندازه حافظه برنامه | 4 مگابایت (4M x 8) |
| نوع حافظه برنامه | فلاش |
| اندازه EEPROM | 64K x 8 |
| اندازه RAM | 472 هزار در 8 |
| ولتاژ - منبع تغذیه (Vcc/Vdd) | 1.17 ~ 5.5 ولت |
| مبدل های داده | A/D 60x12b SAR، Sigma-Delta |
| نوع اسیلاتور | خارجی |
| دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TA) |
| نوع نصب | نصب سطحی |
| بسته / مورد | 292-LFBGA |
| بسته دستگاه تامین کننده | PG-LFBGA-292-6 |
| شماره محصول پایه | TC277TP64 |
خلاصه ویژگی ها
خانواده محصولات TC27x دارای ویژگی های زیر است:
• میکروکنترلر با کارایی بالا با سه هسته CPU
• دو CPU TriCore فوق اسکالر 32 بیتی (TC1.6P) که هر کدام دارای ویژگی های زیر هستند:
- عملکرد عالی در زمان واقعی
- هندلینگ قوی بیت
- قابلیت های DSP کاملا یکپارچه
- واحد چند برابری انباشته قادر به حفظ 2 عملیات MAC در هر چرخه
- واحد نقطه شناور کاملا خط لوله (FPU)
- عملکرد تا 200 مگاهرتز در محدوده دمایی کامل
– تا 120 کیلوبایت رم دیتا اسکرچ پد (DSPR)
– رم 32 کیلوبایتی دستورالعمل Scratch-Pad (PSPR)
– کش دستورالعمل 16 کیلوبایت (ICACHE)
– کش داده 8 کیلوبایتی (DCACHE)
• CPU TriCore Scalar Power Efficient (TC1.6E) که دارای ویژگی های زیر است:
– سازگاری کد باینری با TC1.6P
- عملکرد تا 200 مگاهرتز در محدوده دمایی کامل
– تا 112 کیلوبایت رم دیتا اسکرچ پد (DSPR)
- حداکثر 24 کیلوبایت رم دستورالعمل Scratch-Pad (PSPR)
– کش دستورالعمل 8 کیلوبایت (ICACHE)
– بافر خواندن داده 0.125 کیلوبایتی (DRB)
• هسته های سایه دار قفل دار برای یک TC1.6P و برای TC1.6E
• حافظه های متعدد روی تراشه
- همه NVM و SRAM تعبیه شده از ECC محافظت می شوند
– تا 4 مگابایت حافظه فلش برنامه (PFLASH)
– تا 384 کیلوبایت حافظه فلش داده (DFLASH) قابل استفاده برای شبیه سازی EEPROM
– حافظه 32 کیلوبایتی (LMU)
– بوت رام (BROM)
• کنترلر DMA 64 کانال با انتقال ایمن اطلاعات
• سیستم وقفه پیشرفته (ECC محافظت شده)
• ساختار گذرگاه روی تراشه با کارایی بالا
- اتصال 64 بیتی Cross Bar (SRI) که دسترسی موازی سریع بین باس اصلی، CPU و حافظه ها را فراهم می کند.
- گذرگاه جانبی سیستم 32 بیتی (SPB) برای واحدهای جانبی و عملکردی روی تراشه
– پل یک اتوبوس (پل SFI)
• ماژول امنیتی سخت افزار اختیاری (HSM) در برخی از انواع
• واحد مدیریت ایمنی (SMU) که آلارم های مانیتور ایمنی را کنترل می کند
• واحد تست حافظه با عملکردهای ECC، حافظه اولیه و MBIST (MTU)
• مانیتور سخت افزار ورودی/خروجی (IOM) برای بررسی ورودی/خروجی دیجیتال
• واحدهای جانبی همه کاره روی تراشه
– چهار کانال سریال ناهمزمان/همزمان (ASCLIN) با پشتیبانی سخت افزاری LIN (V1.3، V2.0، V2.1 و J2602) تا 50 مگابایت
– چهار کانال واسط SPI در صف (QSPI) با قابلیت master و slave تا 50 مگابیت بر ثانیه
– لینک سریال پرسرعت (HSSL) برای ارتباط سریال بین پردازنده تا سرعت 320 مگابیت بر ثانیه
– دو رابط سریال Micro Second Bus (MSC) برای گسترش پورت سریال به دستگاه های برق خارجی
- یک ماژول MultiCAN+ با 4 گره CAN و 256 شیء پیام قابل تخصیص رایگان برای مدیریت داده با کارایی بالا از طریق بافر FIFO و انتقال داده دروازه
– 10 کانال انتقال Nibble Single Edge (SENT) برای اتصال به سنسورها
- یک ماژول FlexRayTM با 2 کانال (E-Ray) که از V2.1 پشتیبانی می کند
– یک ماژول تایمر عمومی (GTM) مجموعه ای قدرتمند از فیلتر سیگنال دیجیتال و عملکرد تایمر را برای تحقق مدیریت مستقل و پیچیده ورودی/خروجی ارائه می کند.
– One Capture / Compare 6 ماژول (دو هسته CCU60 و CCU61)
– یک واحد تایمر 12 همه منظوره (GPT120)
- رابط سنسور محیطی سه کاناله مطابق با V1.3 (PSI5)
- رابط حسگر محیطی با سریال PHY (PSI5-S)
- رابط باس مدار یکپارچه اختیاری (I2C) مطابق با V2.1
– اختیاری IEEE802.3 Ethernet MAC با رابط های RMII و MII (ETH)
• ADC تقریبی متوالی همه کاره (VADC)
- خوشه ای از 8 هسته مستقل ADC
- محدوده ولتاژ ورودی از 0 ولت تا 5.5 ولت (منبع ADC)
• ADC دلتا سیگما (DSADC) – شش کانال
• پورت های ورودی/خروجی قابل برنامه ریزی دیجیتال
• پشتیبانی از اشکال زدایی روی تراشه برای OCDS Level 1 (CPU، DMA، On Chip Buses)
• اشکال زدایی چند هسته ای، ردیابی زمان واقعی، و کالیبراسیون
• رابط چهار/پنج سیمی JTAG (IEEE 1149.1) یا DAP (درگاه دسترسی دستگاه)
• سیستم مدیریت توان و تنظیم کننده های روی تراشه
• واحد تولید ساعت با سیستم PLL و Flexray PLL
• تنظیم کننده ولتاژ تعبیه شده

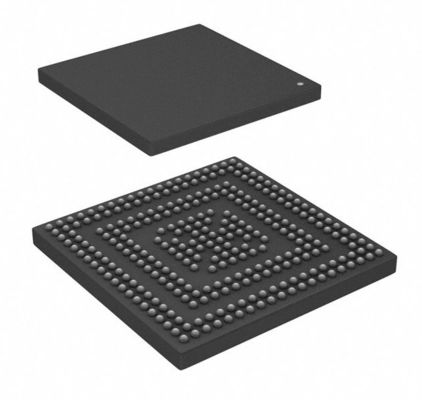

تصویر داده ها:
