میکروکنترلر 72 552960 14400 169-LBGA اینتل EP4CGX15BF14I7N Cyclone IV GX Field Promable Gate Array FPGA Ic

EP4CGX15BF14I7N Cyclone® IV GX Field Programmable Gate Array (FPGA) IC 72 552960 14400 169-LBGA

دیتاشیت:EP4CGX15BF14I7N

اطلاعات اولیه

خانواده آرایه گیت قابل برنامه ریزی میدان CycloneTM بر اساس فرآیند 1.5 ولتی، 0.13 میکرومتر، SRAM مسی تمام لایه، با تراکم تا 20060 عنصر منطقی (LEs) و حداکثر 288 کیلوبیت RAM است.دستگاه‌های Cyclone با ویژگی‌هایی مانند حلقه‌های قفل‌شده فاز (PLL) برای کلاک‌کردن و یک رابط اختصاصی دو نرخ داده (DDR) برای برآوردن نیازهای حافظه DDR SDRAM و چرخه سریع RAM (FCRAM)، راه‌حلی مقرون‌به‌صرفه برای برنامه‌های مسیر داده هستند.دستگاه‌های Cyclone از استانداردهای مختلف ورودی/خروجی، از جمله LVDS با سرعت داده تا 311 مگابیت در ثانیه (Mbps) و 66 مگاهرتز، اتصال 32 بیتی اجزای جانبی (PCI) برای ارتباط و پشتیبانی از دستگاه‌های ASSP و ASIC پشتیبانی می‌کنند.Altera همچنین دستگاه های پیکربندی سریال کم هزینه جدیدی را برای پیکربندی دستگاه های Cyclone ارائه می دهد.

امکانات

■ 2910 تا 20060 LE، جدول 1 را ببینید

■ تا 294912 بیت RAM (36864 بایت)

■ پشتیبانی از پیکربندی از طریق دستگاه پیکربندی سریال کم هزینه

■ پشتیبانی از استانداردهای LVTTL، LVCMOS، SSTL-2، و SSTL-3 I/O

■ پشتیبانی از استاندارد PCI 66 مگاهرتز، 32 بیتی

■ پشتیبانی از LVDS I/O با سرعت پایین (311 مگابیت در ثانیه).

■ حداکثر دو PLL در هر دستگاه ضرب ساعت و تغییر فاز را فراهم می کند

■ حداکثر هشت خط ساعت جهانی با شش منبع ساعت موجود در هر ردیف بلوک آرایه منطقی (LAB)

■ پشتیبانی از حافظه خارجی، از جمله DDR SDRAM (133 مگاهرتز)، FCRAM، و تک نرخ داده (SDR) SDRAM

■ پشتیبانی از چندین هسته مالکیت معنوی (IP)، از جمله توابع Altera MegaCore و مگا عملکردهای Altera Megafunctions Partners Program (AMPPSM)

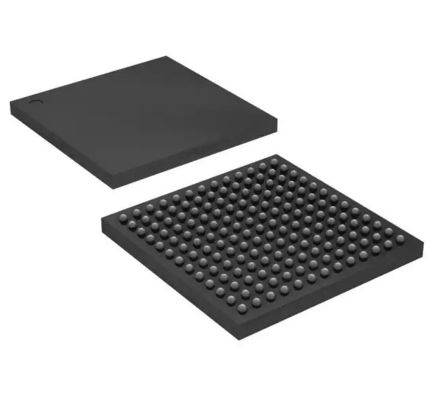

تصویر داده ها:
