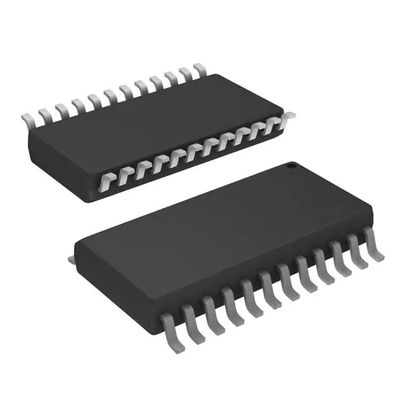

L6206D013TR کنترل کننده پله موتور تراشه نیمه پل 4 درایور رگولاتورهای ولتاژ موتورهای DC BCDMOS 24-SO
| محل منبع | ایتالیا |
|---|---|
| نام تجاری | ST |
| گواهی | RoHS |
| شماره مدل | L6206D013TR |
| مقدار حداقل تعداد سفارش | 1000 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 1000 عدد / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 6K PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| دسته بندی | درایورهای نیمه پل کامل | Mfr | STMicroelectronics |
|---|---|---|---|
| پیکربندی خروجی | نیم پل | برنامه های کاربردی | موتورهای DC، استپر موتورها، رگولاتورهای ولتاژ |
| رابط | منطق | نوع بار | القائی |
| فن آوری | BCDMOS | Rds روشن (نوع) | 300 میلی اهم |
| جریان - خروجی / کانال | 2.8A | جریان - اوج خروجی | 5.6A |
| تامین کننده ولتاژ | 8 ولت ~ 52 ولت | ولتاژ - بار | 8 ولت ~ 52 ولت |
| دمای عملیاتی | -25 درجه سانتی گراد ~ 125 درجه سانتی گراد | امکانات | مدار بوت استرپ |
| نوع نصب | نصب سطحی | بسته / مورد | 24-SOIC (0.295 اینچ عرض 7.50 میلی متر) |
| بسته دستگاه تامین کننده | 24-SO | ||
| برجسته | L6206D013TR,تراشه کنترل کننده موتور پله ای,تراشه درایور پله ای |
||
توضیحات محصول
L6206D013TR نیم پل (4) درایور موتورهای DC، موتورهای پله ای، رگولاتورهای ولتاژ BCDMOS 24-SO
امکانات:
●ولتاژ منبع تغذیه از 8 تا 52 ولت
●5.6 A حداکثر جریان خروجی (2.8 A DC)
●فرکانس کاری تا 100 کیلوهرتز
●تشخیص و حفاظت جریان اضافه قابل برنامه ریزی
●خروجی تشخیصی
●عملیات موازی
●حفاظت از هدایت متقاطع
شرح:
دستگاه L6206 یک پل کامل دوگانه DMOS است که برای کاربردهای کنترل موتور طراحی شده است که در فناوری BCD ساخته شده است.
که ترانزیستورهای قدرت DMOS ایزوله را با مدارهای CMOS و دوقطبی روی یک تراشه ترکیب می کند.موجود در
بسته های PowerSO36 و SO24 (20 + 2 + 2)، دستگاه L6206 دارای قابلیت خاموش شدن حرارتی و غیر اتلاف کننده است.
تشخیص جریان اضافه در ماسفت های پرقدرت به همراه خروجی تشخیصی که به راحتی می توان از آن برای پیاده سازی استفاده کرد.
حفاظت از جریان اضافه
جزئیات سریع:
|
سازنده
|
STMicroelectronics
|
|
شماره محصول سازنده
|
L6206D013TR
|
|
شرح
|
آی سی HALF BIDGE DRIVER 2.8A 24SO
|
|
توصیف همراه با جزئیات
|
نیمه پل (4) درایور موتورهای DC، موتورهای پله ای، رگولاتورهای ولتاژ BCDMOS 24-SO
|
ویژگی های محصول:
|
تایپ کنید
|
شرح
|
|
دسته بندی
|
درایورهای نیمه پل کامل
|
|
Mfr
|
STMicroelectronics
|
|
وضعیت محصول
|
فعال
|
|
پیکربندی خروجی
|
نیم پل (4)
|
|
برنامه های کاربردی
|
موتورهای DC، استپر موتورها، رگولاتورهای ولتاژ
|
|
رابط
|
منطق
|
|
نوع بار
|
القائی
|
|
فن آوری
|
BCDMOS
|
|
Rds روشن (نوع)
|
300 میلی اهم
|
|
جریان - خروجی / کانال
|
2.8A
|
|
جریان - اوج خروجی
|
5.6A
|
|
تامین کننده ولتاژ
|
8 ولت ~ 52 ولت
|
|
ولتاژ - بار
|
8 ولت ~ 52 ولت
|
|
دمای عملیاتی
|
-25 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ)
|
|
امکانات
|
مدار بوت استرپ
|
|
حفاظت از خطا
|
محدودیت جریان، بیش از حد دما، UVLO
|
|
نوع نصب
|
نصب سطحی
|
|
بسته / مورد
|
24-SOIC (0.295 اینچ عرض 7.50 میلی متر)
|
|
بسته دستگاه تامین کننده
|
24-SO
|
|
شماره محصول پایه
|
L6206
|
منابع اضافی:
| صفت | شرح |
| نامهای دیگر |
497-3999-1
|
|
497-3999-2
|
|
|
497-3999-2-NDR
|
|
|
497-3999-1-NDR
|
|
|
497-3999-6
|
|
| بسته استاندارد | 1000 |
