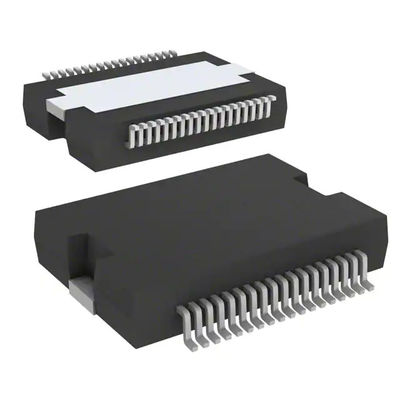

L6228PDTR تراشه درایور موتور کوچک دوقطبی مدار درایور موتور پله ای H-Bridge DMOS PowerSO-36
| محل منبع | STMicroelectronics |
|---|---|
| نام تجاری | ST |
| گواهی | RoHS |
| شماره مدل | L6228PDTR |
| مقدار حداقل تعداد سفارش | 600 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 600 عدد / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 6K PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| شماره محصول | L6228PDTR | دسته بندی | موتور / حرکت / کنترل کننده های جرقه زنی و درایورها |
|---|---|---|---|
| Mfr | STMicroelectronics | سلسله | STSPIN L62 |
| بسته بندی | نوار و حلقه (TR) / نوار برش (CT) | نوع موتور - پله ای | دوقطبی |
| تابع | درایور - کاملاً یکپارچه، مرحله کنترل و قدرت | پیکربندی خروجی | نیم پل (4) |
| رابط | موازی | فن آوری | DMOS |
| برنامه های کاربردی | همه منظوره | جریان - خروجی | 1.4A |
| تامین کننده ولتاژ | 8 ولت ~ 52 ولت | دمای عملیاتی | -25 درجه سانتی گراد ~ 125 درجه سانتی گراد |
| نوع نصب | نصب سطحی | ||
| برجسته | L6228PDTR,مدار راه انداز موتور پله ای دوقطبی h-bridge,تراشه درایور موتور کوچک |
||
توضیحات محصول
L6228PDTR تراشه درایور موتور دوقطبی DMOS Parallel PowerSO-36
امکانات:
●ولتاژ منبع تغذیه از 8 تا 52 ولت
● 2.8 A حداکثر جریان خروجی (1.4 A RMS)
●فرکانس کاری تا 100 کیلوهرتز
●محافظت در برابر جریان اضافه بدون اتلاف
● کنترل‌کننده‌های جریان PWM دوگانه ثابت مستقل
● انتخاب حالت پوسیدگی سریع/آهسته
● پوسیدگی سریع اصلاح شبه همزمان
جزئیات سریع:
|
بسته بندی
|
نوار و حلقه (TR)/نوار برش (CT)
|
|
سازنده
|
STMicroelectronics
|
|
شماره محصول سازنده
|
L6228PDTR |
|
شرح
|
آی سی ام تی آر DRV BIPOLAR 8-52V 36PWRSO |
|
توصیف همراه با جزئیات
|
درایور موتور دوقطبی DMOS Parallel PowerSO-36 |
ویژگی های محصول:
|
تایپ کنید
|
شرح
|
| دسته بندی |
رانندگان موتور، کنترلرها
|
|
Mfr
|
STMicroelectronics
|
|
سلسله
|
STSPIN L62
|
|
بسته
|
نوار و حلقه (TR)/نوار برش (CT)
|
|
وضعیت محصول
|
فعال
|
|
نوع موتور - استپر
|
دوقطبی
|
|
تابع
|
درایور - کاملاً یکپارچه، مرحله کنترل و قدرت
|
|
پیکربندی خروجی
|
نیم پل (4)
|
|
رابط
|
موازی
|
|
فن آوری
|
DMOS
|
|
برنامه های کاربردی
|
همه منظوره
|
|
جریان - خروجی
|
1.4A
|
|
تامین کننده ولتاژ
|
8 ولت ~ 52 ولت
|
|
ولتاژ - بار
|
8 ولت ~ 52 ولت
|
|
دمای عملیاتی
|
-25 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ)
|
|
نوع نصب
|
نصب سطحی
|
|
بسته / مورد
|
36-BSSOP (0.433، عرض 11.00 میلی متر) پد در معرض دید
|
|
بسته دستگاه تامین کننده
|
PowerSO-36
|
|
شماره محصول پایه
|
L6228
|
منابع اضافی:
| صفت | شرح |
| نامهای دیگر |
497-4007-6
|
|
497-4007-2
|
|
|
497-4007-2-NDR
|
|
|
497-4007-1
|
|
|
497-4007-1-NDR
|
|
| بسته استاندارد | 600 |
شرح:
دستگاه L6228 یک درایور موتور پله ای کاملاً یکپارچه DMOS با حفاظت جریان اضافی غیر اتلاف پذیر است.
در فناوری BCD، که ترانزیستورهای قدرت DMOS ایزوله را با مدارهای CMOS و دوقطبی ترکیب می کند.
همان تراشهاین دستگاه شامل تمام مدارات مورد نیاز برای راه اندازی یک موتور پله ای دوقطبی دو فاز است که شامل موارد زیر است:
یک پل کامل DMOS دوگانه، کنترل کننده جریان PWM زمان خاموش ثابت که تنظیم برش و
مولد توالی فاز، که توالی پله را تولید می کند.موجود در PowerSO36 و SO24 (20 + 2 + 2)
بسته‌ها، دستگاه L6228 دارای یک حفاظت جریان اضافی غیر اتلاف‌کننده بر روی ماسفت‌های قدرت بالا و
خاموش شدن حرارتی
تصویر داده ها:
