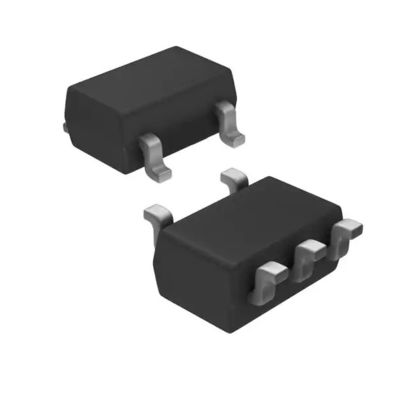

TC7S04F TE85L F آی سی اینورتر 1 کانال سوئیچ آی سی تراشه تنظیم کننده دیجیتال SMV

محل منبع ژاپن
نام تجاری Toshiba Semiconductor and Storage
گواهی RoHS
شماره مدل TC7S04F (TE85L,F)
مقدار حداقل تعداد سفارش 3000 عدد
قیمت Negotiable
جزئیات بسته بندی 3000 PCS / نوار
زمان تحویل 2-3 روز
شرایط پرداخت L/C، D/A، D/P، T/T
قابلیت ارائه 15 هزار PCS

Contact me for free samples and coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
جزئیات محصول
شماره محصول TC7S04F (TE85L,F) دسته بندی گیت ها و اینورترها
سازنده نیمه هادی و ذخیره سازی توشیبا سلسله TC7S
نوع منطقی معکوس کننده تعداد مدارها 1
تعداد ورودی ها 1 تامین کننده ولتاژ 2 ولت ~ 6 ولت
فعلی - ساکن (حداکثر) 1 µA جریان - خروجی زیاد، کم 2.6 میلی آمپر، 2.6 میلی آمپر
سطح منطق ورودی - پایین 0.5 ~ 1.8 ولت سطح منطق ورودی - بالا 1.5 ولت ~ 4.2 ولت
حداکثر تاخیر انتشار @ V، حداکثر CL 17ns @ 6V، 50pF دمای عملیاتی -40 درجه سانتی گراد ~ 85 درجه سانتی گراد
نوع نصب نصب سطحی بسته / مورد SC-74A، SOT-753
برجسته

اینورتر آی سی 1 سوئیچ تراشه های آی سی TC7S04F TE85L F

,

آی سی اینورتر 1 سوئیچ آی سی TC7S04F TE85L F

,

آی سی اینورتر 1 سوئیچ TC7S04F TE85L F

پیام بگذارید
توضیحات محصول
TC7S04F (TE85L,F) آی سی اینورتر 1 کانال SMV

دیتاشیت:TC7S04F (TE85L,F)
دسته بندیگیت ها و اینورترها
Mfrنیمه هادی و ذخیره سازی توشیبا
سلسلهTC7S
وضعیت محصولفعال
نوع منطقیمعکوس کننده
تامین کننده ولتاژ2 ولت ~ 6 ولت
فعلی - ساکن (حداکثر)1μA
جریان - خروجی زیاد، کم2.6 میلی آمپر، 2.6 میلی آمپر
سطح منطق ورودی - پایین0.5 ~ 1.8 ولت
سطح منطق ورودی - بالا1.5 ~ 4.2 ولت
حداکثر تاخیر انتشار @ V، حداکثر CL17ns @ 6V، 50pF
دمای عملیاتی-40درجهC ~ 85درجهسی
نوع نصبنصب سطحی
بسته دستگاه تامین کنندهSMV
بسته / موردSC-74A، SOT-753
شماره محصول پایه7S08
TC7S04 یک اینورتر C2 MOS با سرعت بالا است که با فناوری گیت سیلیکونی C2 MOS ساخته شده است.
در عین حال که C2 MOS اتلاف انرژی کم را حفظ می کند، عملکردی با سرعت بالا مشابه LSTTL معادل دارد.
مدار داخلی از 3 مرحله شامل خروجی بافر تشکیل شده است که ایمنی بالای نویز و خروجی پایدار را امکان پذیر می کند.
ورودی مجهز به مدارهای حفاظتی در برابر تخلیه استاتیکی یا ولتاژ اضافی گذرا است.
جریان خروجی در مقایسه با مدل های سری TC74HC 1/2 است


منابع اضافی:
صفتشرح
نامهای دیگرTC7S04F (TE85L,F)
 TC7S04FLFDKR
 TC7S04F(T5LFT)CT
 TC7S04F(T5LFT)DKR-ND
 TC7S04FT5LFT
 TC7S04FTFTR
 TC7S04FTCT-NDR
 TC7S04F(T5LFT)TR
 TC7S04F(TE85LF)TR-ND
 TC7S04F(T5LFT)CT-ND
 TC7S04FTTR-NDR
 TC7S04F(T5LFT)TR-ND
 TC7S04F،LF(T
 TC7S04F(TE85LF)CT
 TC7S04F(TE85LF)CT-ND
 TC7S04F(TE85LF)DKR-ND
 TC7S04F(TE85LF)TR
 TC7S04FTFDKR
 TC7S04FTFDKR-ND
 TC7S04F،LF(B
 TC7S04FLFTR
 TC7S04F(T5L,F,T)
 TC7S04F (T5L,F,T)
 TC7S04F(T5LFT)DKR
 TC7S04FTFCT
 TC7S04FTFCT-ND
 TC7S04F(TE85LF)DKR
 TC7S04FTFTR-ND
 TC7S04FLFCT
بسته استاندارد3000
امکانات
• سرعت بالا: tpd = 7 ns (typ.) در VCC = 5 V
• اتلاف توان کم: ICC = 1 μA (حداکثر) در Ta = 25 درجه سانتی گراد
• ایمنی بالای نویز: VNIH = VNIL = 28٪ VCC (دقیقه)
• قابلیت درایو خروجی: 5 بار LSTTL
• امپدانس خروجی متقارن: |IOH|= IOL = 2 میلی آمپر (دقیقه)
• تأخیر انتشار متعادل: tpLH ~- tpHL
• محدوده ولتاژ کاری گسترده: VCC (opr) = 2 تا 6 ولت
تصویر داده ها:
