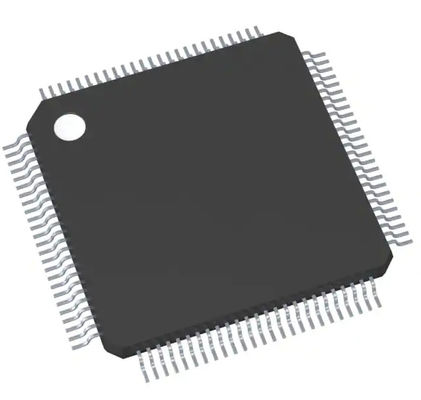

SAK-TC233LP-32F200F میکروکنترلر Ac TriCore Ic 32 بیتی تک هسته 200 مگاهرتز 2 مگابایت 2M X 8 FLASH PG-TQFP-100-23
| محل منبع | آلمان |
|---|---|
| نام تجاری | Infineon Technologies |
| گواهی | RoHS |
| شماره مدل | SAK-TC233LP-32F200F |
| مقدار حداقل تعداد سفارش | 1000 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 1000 عدد / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 3K PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| سازنده | فن آوری های Infineon | دسته بندی | میکروکنترلرها |
|---|---|---|---|
| شماره محصول | SAK-TC233LP-32F200F | وضعیت محصول | فعال |
| پردازنده اصلی | TriCore | اندازه هسته | 32 بیتی تک هسته ای |
| سرعت | 200 مگاهرتز | قابلیت اتصال | CANbus، FlexRay، LINbus، QSPI |
| لوازم جانبی | DMA، WDT | تعداد ورودی/خروجی | 78 |
| اندازه حافظه برنامه | 2 مگابایت (2M x 8) | نوع حافظه برنامه | فلاش |
| اندازه EEPROM | 128 هزار در 8 | اندازه RAM | 192 هزار در 8 |
| ولتاژ - منبع تغذیه (Vcc/Vdd) | 1.17 ~ 5.5 ولت | مبدل های داده | A/D 24x12b SAR |
| دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TA) | بسته / مورد | پد در معرض 100-TQFP |
| نوع نصب | نصب سطحی | ||
| برجسته | SAK-TC233LP-32F200F,میکروکنترلر ic 32 بیتی,sak-tc233lp-32f200f ac |
||
توضیحات محصول
SAK-TC233LP-32F200F TriCore™ - IC میکروکنترلر 32 بیتی تک هسته ای 200 مگاهرتز 2 مگابایت (2M X 8) FLASH PG-TQFP-100-23
دیتاشیت:SAK-TC233LP-32F200F
| دسته بندی | میکروکنترلرها |
| Mfr | فن آوری های Infineon |
| وضعیت محصول | فعال |
| پردازنده اصلی | TriCore |
| اندازه هسته | 32 بیتی تک هسته ای |
| سرعت | 200 مگاهرتز |
| قابلیت اتصال | CANbus، FlexRay، LINbus، QSPI |
| لوازم جانبی | DMA، WDT |
| تعداد ورودی/خروجی | 78 |
| اندازه حافظه برنامه | 2 مگابایت (2M x 8) |
| نوع حافظه برنامه | فلاش |
| اندازه EEPROM | 128 هزار در 8 |
| اندازه RAM | 192 هزار در 8 |
| ولتاژ - منبع تغذیه (Vcc/Vdd) | 1.17 ~ 5.5 ولت |
| مبدل های داده | A/D 24x12b SAR |
| نوع اسیلاتور | خارجی |
| دمای عملیاتی | -40درجهC ~ 125درجهC (TA) |
| نوع نصب | نصب سطحی |

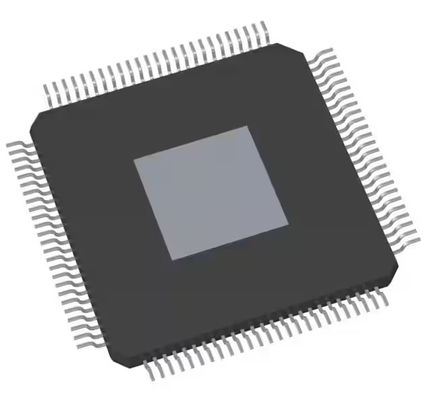

| بسته / مورد | پد در معرض 100-TQFP |
| بسته دستگاه تامین کننده | PG-TQFP-100-23 |
| شماره محصول پایه | SAK-TC233 |
امکانات:
خانواده محصولات TC23x دارای ویژگی های زیر است:
• میکروکنترلر با کارایی بالا با یک هسته CPU • CPU TriCore اسکالر کم مصرف (TC1.6E)، دارای ویژگی های زیر است: – سازگاری کد باینری با TC1.6P – عملکرد تا 200 مگاهرتز در محدوده دمایی کامل – تا 184 کیلوبایت Data Scratch - رم پد (DSPR) – تا 8 کیلوبایت دستورالعمل Scratch-Pad RAM (PSPR)
– کش دستورالعمل 8 کیلوبایت (ICACHE)
- بافر خواندن 4 خط (DRB)
• هسته سایه قفل دار برای TC1.6E
• حافظه های متعدد روی تراشه
- همه NVM و SRAM تعبیه شده از ECC محافظت می شوند
– تا 2 مگابایت حافظه فلش برنامه (PFLASH)
– تا 128 کیلوبایت حافظه فلش داده (DFLASH) قابل استفاده برای شبیه سازی EEPROM
– حافظه 32 کیلوبایتی (LMU)
- حافظه 512 کیلوبایتی (EMEM)
– بوت رام (BROM)
• کنترلر DMA 16 کانالی با انتقال ایمن اطلاعات
• سیستم وقفه پیشرفته (ECC محافظت شده)
• ساختار گذرگاه روی تراشه با کارایی بالا
- اتصال 64 بیتی Cross Bar (SRI) که دسترسی موازی سریع بین باس اصلی، CPU و حافظه ها را فراهم می کند.
- گذرگاه جانبی سیستم 32 بیتی (SPB) برای واحدهای جانبی و عملکردی روی تراشه
– پل یک اتوبوس (پل SFI)
• ماژول امنیتی سخت افزار اختیاری (HSM) در برخی از انواع (به زیر مراجعه کنید)
• واحد مدیریت ایمنی (SMU) که آلارم های مانیتور ایمنی را کنترل می کند
• واحد تست حافظه با عملکردهای ECC، حافظه اولیه و MBIST (MTU)
• مانیتور سخت افزار ورودی/خروجی (IOM) برای بررسی ورودی/خروجی دیجیتال
• واحدهای جانبی همه کاره روی تراشه
– دو کانال سریال ناهمزمان/همزمان (ASCLIN) با پشتیبانی سخت افزاری LIN (V1.3، V2.0، V2.1 و J2602) تا 50 مگابایت
– چهار کانال واسط SPI در صف (QSPI) با قابلیت master و slave تا 50 مگابیت بر ثانیه
– دو ماژول MultiCAN+ با هر گره 3CAN و 128 شیء پیام قابل تخصیص رایگان برای پردازش داده ها با کارایی بالا از طریق بافر FIFO و انتقال داده درگاه.
r – 4 کانال انتقال نیبل تک لبه (SENT) برای اتصال به سنسورها
- یک ماژول FlexRayTM با 2 کانال (E-Ray) که از V2.1 پشتیبانی می کند
– یک ماژول تایمر عمومی (GTM) مجموعه ای قدرتمند از فیلتر سیگنال دیجیتال و عملکرد تایمر را برای تحقق مدیریت مستقل و پیچیده ورودی/خروجی ارائه می کند.
– One Capture / Compare 6 ماژول (دو هسته CCU60 و CCU61)
– یک واحد تایمر 12 همه منظوره (GPT120)
– IEEE802.3 Ethernet MAC با رابط های RMII و MII (ETH)
• ADC تقریبی متوالی همه کاره (VADC)
- خوشه ای از 4 هسته ADC مستقل
- محدوده ولتاژ ورودی از 0 ولت تا 5.5 ولت (منبع ADC)
• پورت های ورودی/خروجی قابل برنامه ریزی دیجیتال
• پشتیبانی از اشکال زدایی روی تراشه برای OCDS Level 1 (CPU، DMA، On Chip Buses)
• رابط چهار یا پنج سیم JTAG (IEEE 1149.1) یا DAP (درگاه دسترسی دستگاه)
• سیستم مدیریت توان و تنظیم کننده های روی تراشه
• واحد تولید ساعت با سیستم PLL و Flexray PLL
• تنظیم کننده ولتاژ تعبیه شده
تصویر داده ها:
