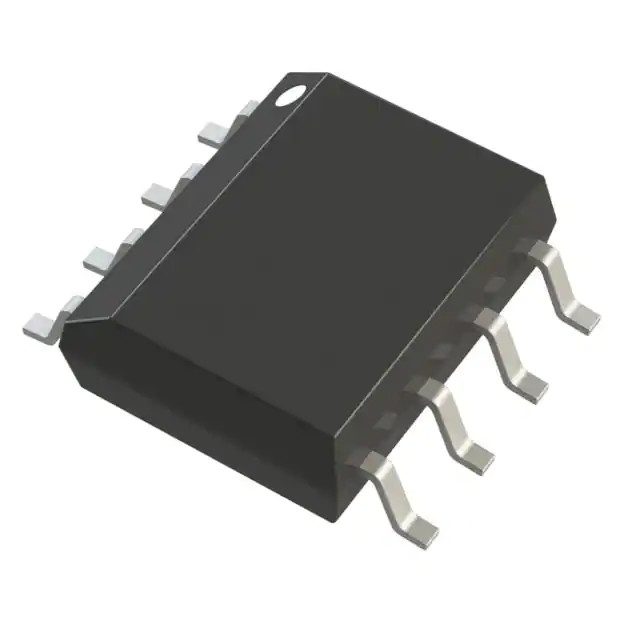

AD5541CRZ-REEL7 مبدل 16 بیتی Dac Ic دیجیتال به آنالوگ 1 8-SOIC
| محل منبع | ایالات متحده |
|---|---|
| نام تجاری | Analog Devices Inc |
| گواهی | RoHS |
| شماره مدل | AD5541CRZ-REEL7 |
| مقدار حداقل تعداد سفارش | 100 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 1000 عدد / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 4K PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| سازنده | شرکت دستگاه های آنالوگ | دسته بندی | مبدل دیجیتال به آنالوگ (DAC) |
|---|---|---|---|
| شماره محصول | AD5541CRZ-REEL7 | تعداد بیت ها | 16 |
| تعداد مبدل های D/A | 1 | زمان تسویه | 1µs (نوع) |
| نوع خروجی | ولتاژ - بدون بافر | خروجی دیفرانسیل | نه |
| رابط داده | SPI، DSP | نوع مرجع | خارجی |
| ولتاژ - منبع تغذیه، آنالوگ | 2.7 ولت ~ 5.5 ولت | INL/DNL (LSB) | 0.5 ±، 0.5 ± |
| معماری | R-2R | دمای عملیاتی | -40 درجه سانتی گراد ~ 85 درجه سانتی گراد |
| بسته / مورد | 8-SOIC (0.154 اینچ عرض 3.90mm) | بسته دستگاه تامین کننده | 8-SOIC |
| نوع نصب | نصب سطحی | ||
| برجسته | مبدل دیجیتال به آنالوگ AD5541CRZ-REEL7,16 بیت dac ic, ic,16 bit dac ic,ic digital to analog converter |
||
توضیحات محصول
دیتاشیت:AD5541CRZ-REEL7
| دسته بندی | مبدل دیجیتال به آنالوگ (DAC) |
| Mfr | شرکت دستگاه های آنالوگ |
| وضعیت محصول | فعال |
| تعداد بیت ها | 16 |
| تعداد مبدل های D/A | 1 |
| زمان تسویه | 1µs(تایپ) |
| نوع خروجی | ولتاژ - بدون بافر |
| خروجی دیفرانسیل | خیر |
| رابط داده | SPI، DSP |
| نوع مرجع | خارجی |
| ولتاژ - منبع تغذیه، آنالوگ | 2.7 ولت ~ 5.5 ولت |
| ولتاژ - منبع تغذیه، دیجیتال | 2.7 ولت ~ 5.5 ولت |
| INL/DNL (LSB) | ±0.5،±0.5 |
| معماری | R-2R |
| دمای عملیاتی | -40درجهC ~ 85درجهسی |
| بسته / مورد | 8-SOIC (0.154 اینچ عرض 3.90mm) |
| بسته دستگاه تامین کننده | 8-SOIC |
| نوع نصب | نصب سطحی |
| شماره محصول پایه | AD5541 |
توصیف کلی
AD5541/AD5542 مبدل های دیجیتال به آنالوگ ولتاژ خروجی (DAC) یک ورودی 16 بیتی سریال هستند که از یک منبع 2.7 ولت تا 5.5 ولت کار می کنند.محدوده خروجی DAC از 0 ولت تا VREF گسترش می یابد.محدوده خروجی DAC از 0 ولت تا VREF گسترش می‌یابد و یکنواخت تضمین شده است و دقت 1 LSB INL را در 16 بیت بدون تنظیم در محدوده دمایی کامل از 40- تا 85 درجه سانتی‌گراد ارائه می‌کند.AD5541/AD5542 با ارائه خروجی های بافر نشده، زمان ته نشینی 1 میکرو ثانیه را با مصرف انرژی کم و خطاهای آفست کم به دست می آورد.AD5541/AD5542 با ارائه عملکرد نویز کم 11.8 nV/√Hz و اشکال کم، برای استقرار در چندین سیستم انتهایی مناسب است.AD5542 می تواند در حالت دوقطبی کار کند که یک نوسان خروجی ± VREF ایجاد می کند.AD5542 همچنین شامل اتصالات حس کلوین برای پایه های زمین مرجع و آنالوگ است تا حساسیت طرح بندی را کاهش دهد.AD5541/AD5542 از یک رابط سه سیمه همه کاره استفاده می کند که با استانداردهای رابط SPI، QSPI، MICROWIRE™ و DSP سازگار است.AD5541/AD5542 در بسته های SOIC 8 لید و 14 سرب موجود است.
امکانات
عملکرد 16 بیتی کامل 3 ولت و 5 ولت عملکرد تک منبع تغذیه 0.625 مگاوات کم اتلاف توان 1 میکرو ثانیه زمان ته نشینی 1 میکرو ثانیه خروجی ولتاژ بافری که قادر به هدایت مستقیم بارهای 60 کیلو اهم است استانداردهای رابط سازگار با SPI-/QSPI-/MICROWIRE بازنشانی روشن/روشن DAC را پاک می کند. خروجی تا 0 ولت (حالت تک قطبی) 5 کیلو ولت HBM طبقه بندی ESD اشکال کم: 1.1 nV-sec
تصویر داده ها:
