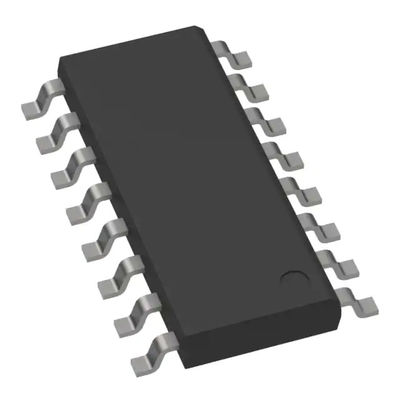

MP3394SGS-Z Step Up Boost Converter Ic LED Driver IC 4 خروجی DC DC Controller PWM Dimming 180mA 16-SOIC
| محل منبع | آمریکا |
|---|---|
| نام تجاری | MPS |
| گواهی | RoHS |
| شماره مدل | MP3394SGS-Z |
| مقدار حداقل تعداد سفارش | 2500 عدد |
| قیمت | Negotiable |
| جزئیات بسته بندی | 2500 PCS / نوار |
| زمان تحویل | 2-3 روز |
| شرایط پرداخت | L/C، D/A، D/P، T/T |
| قابلیت ارائه | 5 هزار عدد |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xجزئیات محصول
| Mfr | شرکت سیستم های قدرت یکپارچه | دسته بندی | درایورهای LED |
|---|---|---|---|
| تایپ کنید | کنترلر DC DC | تعداد خروجی ها | 4 |
| ولتاژ - منبع تغذیه (حداقل) | 5 ولت | ولتاژ - منبع تغذیه (حداکثر) | 28 ولت |
| جریان - خروجی / کانال | 180 میلی آمپر | فرکانس | 670 کیلوهرتز |
| دمای عملیاتی | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TJ) | بسته / مورد | 16-SOIC (0.154 اینچ عرض 3.90 میلی متر) |
| برجسته | MP3394SGS-Z,مبدل تقویت کننده IC,سیستم های قدرت یکپارچه MP3394SGS-Z |
||
توضیحات محصول
MP3394SGS-Z LED درایور IC 4 خروجی DC DC Controller Step-Up (Boost) PWM Dimming 180mA 16-SOIC
امکانات:
• درایور WLED 4-String، حداکثر 200mA/String
• محدوده ولتاژ ورودی 5 ولت تا 28 ولت
• 2.5٪ دقت تطبیق فعلی بین رشته ها
• فرکانس سوئیچینگ قابل برنامه ریزی
• PWM یا DC Input Burst PWM Dimming
• محافظ LED باز و کوتاه
• محافظت در برابر ولتاژ قابل برنامه ریزی
• قابلیت آبشاری با منبع تغذیه واحد
• قفل کم ولتاژ
• خاموش شدن حرارتی
• بسته های TSSOP16EP، SOIC16 و SOIC20
شرح:
MP3394S یک کنترل کننده پله آپ با 4 کانال جاری است.این برای هدایت آرایه های WLED برای برنامه های کاربردی نور پس زمینه صفحه LCD با اندازه بزرگ طراحی شده است.MP3394S انعطاف پذیر است و می تواند تعداد کانال های LED را با 1 یا 2 MP3394S به طور موازی از یک منبع القایی منفرد افزایش دهد.
MP3394S از معماری حالت جریان و فرکانس عملیات ثابت استفاده می کند. فرکانس توسط یک مقاومت تنظیم کننده فرکانس خارجی قابل برنامه ریزی است.MP3394S یک ماسفت خارجی را برای افزایش ولتاژ خروجی از منبع ورودی 5 ولت به 28 ولت درایو می کند.جریان را در هر رشته LED به مقدار برنامه ریزی شده تنظیم شده توسط یک مقاومت تنظیم جریان خارجی تنظیم می کند.
MP3394S از 4 منبع جریان داخلی برای تعادل فعلی استفاده می کند.تطبیق فعلی می تواند به دقت تنظیمی 2.5 درصدی بین رشته ها دست یابد.ولتاژ تنظیم پایین آن در منابع جریان LED باعث کاهش تلفات برق و بهبود راندمان می شود.
یک سیگنال ورودی PWM خارجی یا سیگنال ورودی DC کاهش نور PWM را کنترل می کند.در حالت کاهش نور ورودی DC، سیگنال PWM کم نور را می توان به صورت داخلی تولید کرد و فرکانس کاهش نور توسط یک خازن تنظیم خارجی برنامه ریزی می شود.
ویژگی های محصول:
| دسته بندی | درایورهای LED |
| Mfr | شرکت سیستم های قدرت یکپارچه |
| وضعیت محصول | فعال |
| تایپ کنید | کنترلر DC DC |
| توپولوژی | استپ آپ (تقویت) |
| سوئیچ(های) داخلی | خیر |
| تعداد خروجی ها | 4 |
| ولتاژ - منبع تغذیه (حداقل) | 5 ولت |
| ولتاژ - منبع تغذیه (حداکثر) | 28 ولت |
| جریان - خروجی / کانال | 180 میلی آمپر |
| فرکانس | 670 کیلوهرتز |
| کم نور شدن | PWM |
| برنامه های کاربردی | نور پس زمینه |
| دمای عملیاتی | -40درجهC ~ 125درجهC (TJ) |
| نوع نصب | نصب سطحی |
| بسته / مورد | 16-SOIC (0.154 اینچ عرض 3.90 میلی متر) |
| بسته دستگاه تامین کننده | 16-SOIC |
| شماره محصول پایه | MP3394 |
منابع اضافی:
| صفت | شرح |
| نامهای دیگر | MP3394SGS-Z-ND |
| 1589-1634-6 | |
| 1-1634-1589 | |
| 1589-1634-2 | |
| بسته استاندارد | 2500 |
تصویر داده ها:
